STEP-közzétételi beállítások konfigurálása

Válassza ki az Inventor STEP- (.stp-) fájlok beállításait.

Megjegyzés: Ezen feladatok végrehajtásához rendszergazdai hozzáférésre van szükség.

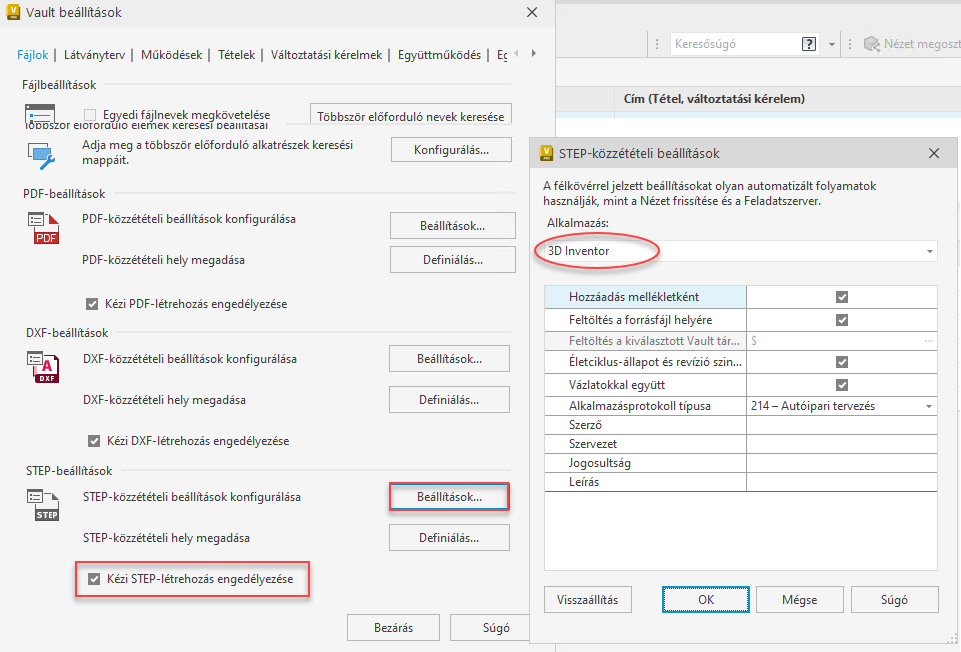

Kattintson az Eszközök > Felügyelet > Vault beállítások lehetőségre.
A STEP-beállítások között kattintson a Beállítások gombra a STEP-közzétételi beállítások párbeszédpanelének elindításához, és konfigurálja a STEP-közzétételi beállításokat.
Jelölje be és állítsa be a kívánt beállításokat.

Jelölje be a Kézi STEP-létrehozás engedélyezése jelölőnégyzetet, hogy anélkül is létrehozhasson STEP-fájlokat, hogy végig kellene léptetnie a rajzfájlok életciklus-állapotának változásain. Mostantól az eszköztáron, a helyi menüben és a Műveletek menüben is elérhető a STEP létrehozása parancs.

A táblázat ismerteti a STEP-közzétételi beállítások párbeszédpanel elemeit az Inventor-közzétételeknél.

Az Inventor STEP-közzétételi beállításai
Hozzáadás mellékletként	A közzétett STEP-fájlt a fájl mellékleteként jeleníti meg.
Feltöltés a forrásfájl helyére	Automatikusan a kiválasztott fájl helyén tárolja a közzétett STEP-fájlt.
Feltöltés a kiválasztott Vault tárbeli útvonalra	Meghatároz egy adott helyet (a Tallózás használatával) a közzétett STEP-fájl tárolására.
Életciklus-állapot és revízió szinkronizálása a forrásfájlból	Lehetővé teszi, hogy a közzétett STEP és forrásfájlja ugyanazzal az életciklus-állapottal és revízióértékkel rendelkezzen.
Vázlatokkal együtt	A kimeneti fájl tartalmazni fogja a látható vázlatokat.
Alkalmazásprotokoll típusa	Válassza ki az alkalmazásprotokollt. Alapértelmezés szerint a 214-Automative Design van kiválasztva.
Szerző	Fájltulajdonság. Megjegyzés: A fájltulajdonság értéke nem látható a Vault tár tulajdonságpaneljén. Az Inventorban, a STEP-fájlban tekintheti meg. Ha szerkeszti a tulajdonság értékét, az a STEP-fájlban frissül, nem a Vault tár tulajdonságaiban.
Szervezet
Jogosultság
Leírás
