Come utilizzare le stilizzazioni dei colori e gli schemi di colori delle nuvole di punti

Come selezionare le stilizzazioni dei colori e assegnare schemi di colori alle nuvole di punti.

Scelta di una stilizzazione dei colori

1. Selezionare una nuvola di punti.
2. Fare clic su scheda contestuale Nuvola di punti > gruppo Visualizzazione > menu a discesa Stilizzazione dei colori quindi scegliere un'opzione di stilizzazione.
   Trova
   • Colori scansione. Questa opzione consente di visualizzare i punti con colori reali, originariamente acquisiti da un apparecchio fotografico incorporato nello scanner durante il processo di scansione.
   • Colore oggetto. Questa stilizzazione assegna la proprietà colore dell'oggetto nuvola di punti a tutti i punti della nuvola.
   • Normale. Questa opzione assegna i colori ai punti in base alla direzione normale di questi ultimi.
   • Intensità. Questa opzione assegna i colori ai punti in base al valore dell'intensità del ritorno dell'impulso laser.
   • Elevazione. Questa stilizzazione assegna i colori ai punti in base ai relativi valori Z.
   • Classificazione. Questa opzione assegna colori a ciascun punto in base alla classificazione corrispondente.

Nota: Le stilizzazioni di tipo Intensità, Elevazione e Classificazione si basano sugli schemi di colori assegnati nella finestra di dialogo Mappa colori della nuvola di punti (comando MAPPACOLORINUVPUNTI). Se i dati richiesti non sono disponibili nella nuvola di punti, nel menu a discesa delle stilizzazioni questa opzione risulta disattivata.

Assegnazione di uno schema colori

1. Selezionare una nuvola di punti.
2. Fare clic su scheda contestuale Nuvola di punti > gruppo Visualizzazione > elenco a discesa Schema colori e scegliere uno schema colori.
   Trova
   Nota: La stilizzazione dei colori per la nuvola di punti selezionata deve essere impostata su Intensità, Elevazione o Classificazione per modificare lo schema colori.

Personalizzazione di uno schema colori

Per le stilizzazioni relative ad intensità ed elevazione, è possibile modificare le bande o le gradazioni di colore per uno schema di colori e modificare i valori minimo/massimo dell'intervallo a cui vengono applicate le gradazioni di colore. Per la stilizzazione relativa alla classificazione, è possibile assegnare il colore da visualizzare per ciascuna categoria di classificazione.

Personalizzazione dello schema colori per le stilizzazioni relative ad Intensità ed Elevazione

1. Selezionare una nuvola di punti.
2. Fare clic su scheda contestuale Nuvola di punti > gruppo Visualizzazione > Mappaggio cromatico. Trova

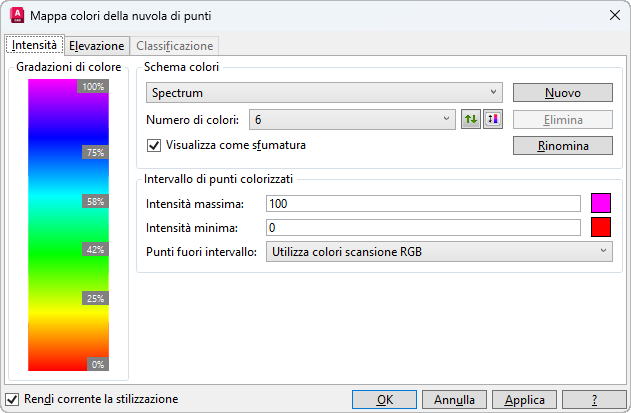

3. Nella finestra di dialogo Mappa colori della nuvola di punti, fare clic sulla scheda Intensità o Quota altimetrica.

4. Modificare le impostazioni dello schema di colori, i singoli colori delle gradazioni e/o l'intervallo di punti, in base alle esigenze.
5. Fare clic su OK.

Personalizzazione dello schema colori per le stilizzazioni relative a Classificazione

1. Selezionare una nuvola di punti.
2. Fare clic su scheda contestuale Nuvola di punti > gruppo Visualizzazione > Mappaggio cromatico. Trova

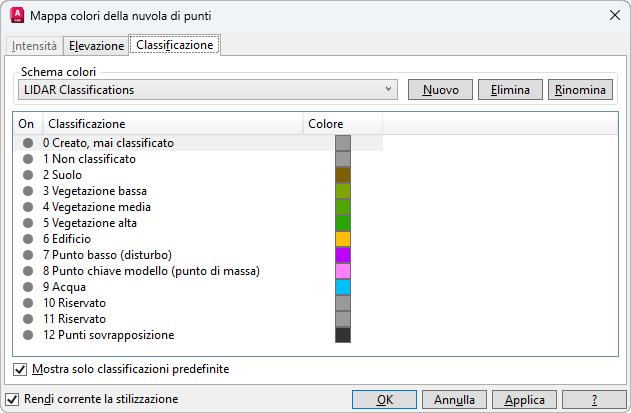

3. Nella finestra di dialogo Mappa colori della nuvola di punti, fare clic sulla scheda Classificazione.

4. Per controllare la visualizzazione dei punti della nuvola di punti che corrispondono a ciascuna classificazione, fare clic sull'apposita icona per attivare o disattivare la visualizzazione.
5. Per modificare il colore assegnato ad una classificazione, fare clic sul campione di colore corrispondente e selezionare un nuovo colore.
6. Fare clic su OK.
