Rileva e converti analizza i disegni per identificare rapidamente gli oggetti che possono essere convertiti in blocchi. Questa funzione consente di risparmiare tempo, aumentare la produttività e ridurre gli errori nel processo di conversione in blocchi.
Nota: Rileva e converti è attualmente in Technology Preview, il che significa che la capacità di rilevamento è in costante miglioramento.
Cos'è una Technology Preview?
Rileva e converti di AutoCAD utilizza Autodesk AI per analizzare il disegno e identificare gli oggetti che possono essere convertiti in blocchi.

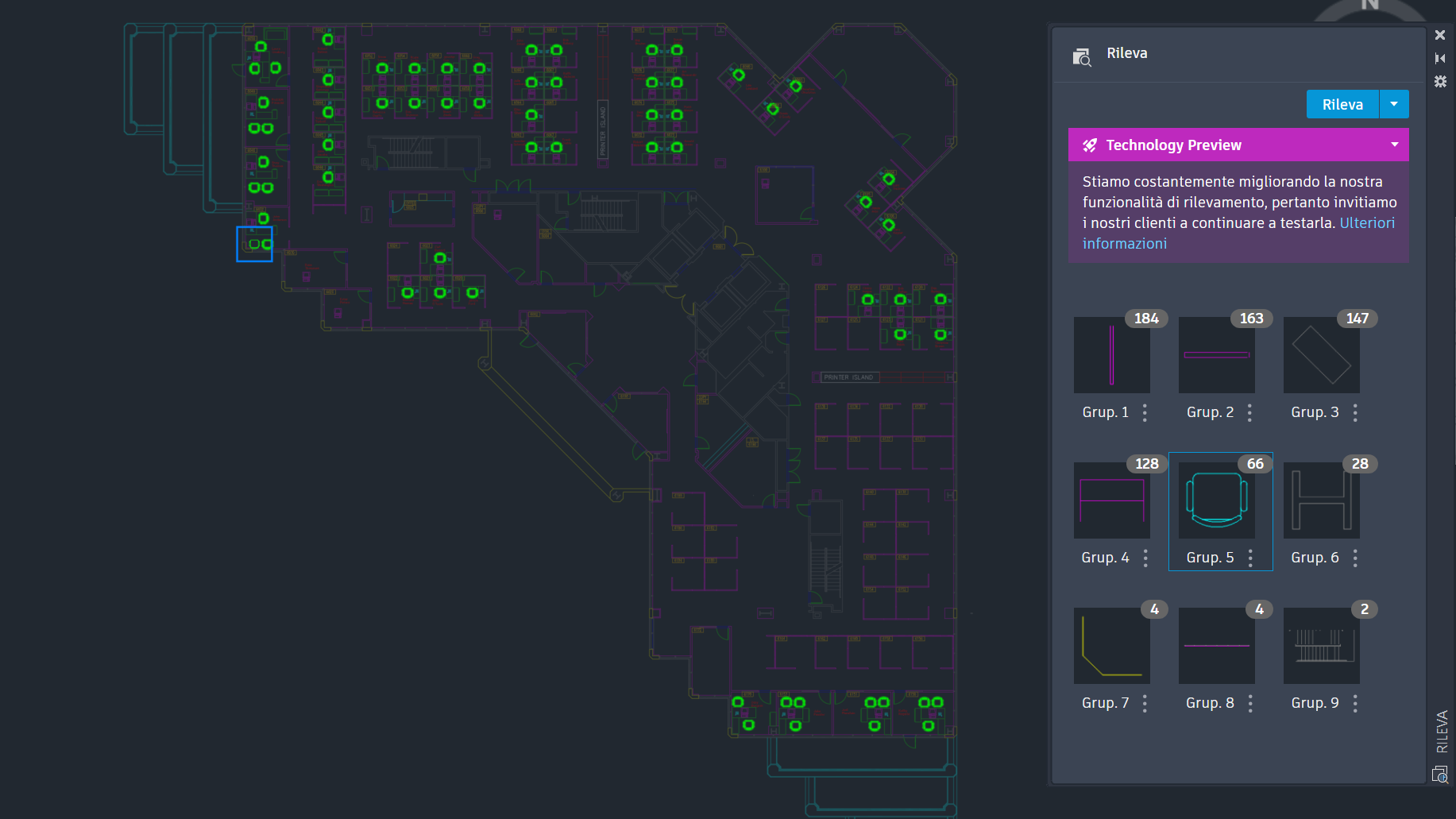

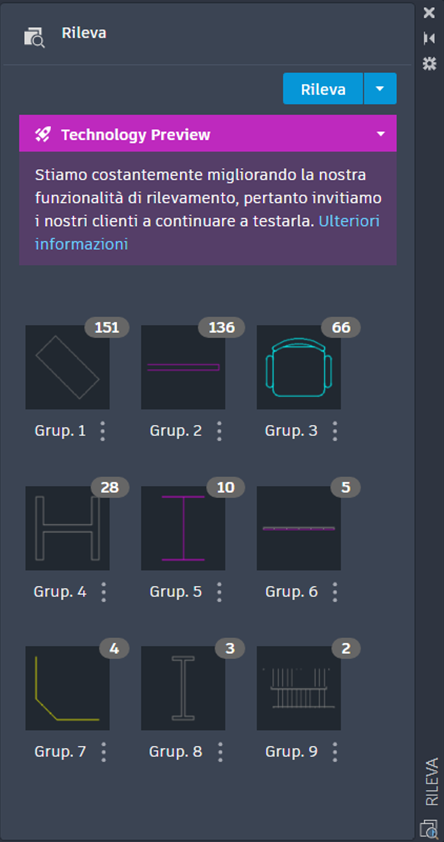

Quando si avvia Rileva, Autodesk AI esegue la scansione della geometria del disegno. Una volta completata l'analisi del disegno, nella tavolozza verrà visualizzata una notifica dei gruppi di oggetti rilevati che possono essere convertiti in blocchi. Un gruppo rappresenta un insieme di oggetti simili rilevati che possono essere convertiti in un singolo blocco.
Facendo clic sui puntini verticali accanto a ciascun gruppo numerato, è possibile convertire ogni gruppo in un blocco nuovo o esistente o modificare l'
istanza primaria, che è la definizione di blocco principale quando la si converte in un nuovo blocco. In alternativa, se si sceglie di convertire in un blocco esistente l'istanza primaria, questa viene utilizzata per definire la scala di inserimento e la rotazione.

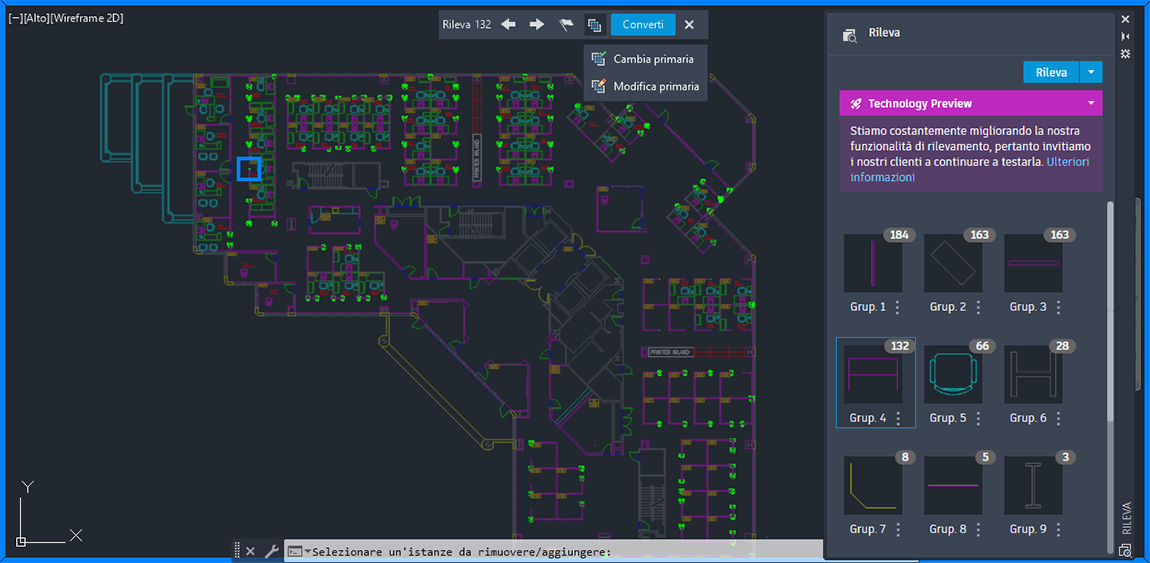

Nella modalità di revisione, nella parte superiore della finestra di disegno viene visualizzata la barra degli strumenti Rileva.
Dalla barra degli strumenti, è possibile:
- Visualizzare il numero totale di istanze trovate in un gruppo
- Passare all'istanza precedente o a quella successiva nel disegno
- Cambiare o modificare l'istanza primaria, delineata da un bordo blu
- Convertire in blocco

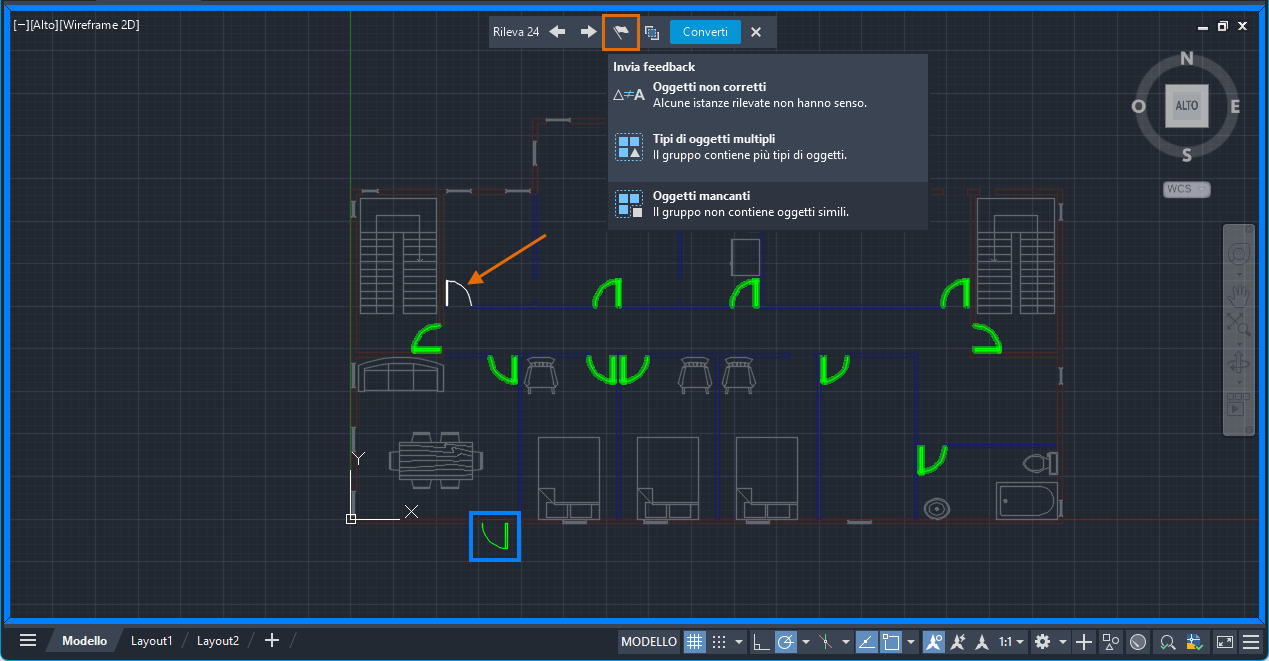

Durante la revisione dei risultati del rilevamento, si potrebbero notare istanze o gruppi errati. Nell'esempio seguente, un oggetto simile non viene rilevato e incluso nell'insieme. È possibile segnalare questo errore utilizzando la barra degli strumenti Rileva. Segnalando tali errori, si contribuisce a migliorare la precisione e le prestazioni complessive della funzionalità.
Considerazioni chiave
Rileva e converti è una funzionalità di Technology Preview. Ciò significa che vengono compiuti continui sforzi per migliorarne le prestazioni e le funzioni. Ecco alcuni punti importanti da prendere in considerazione:
- Rileva e converti è progettata per funzionare con disegni della viste di pianta. Attualmente, il rilevamento è ideale per identificare gli oggetti architettonici quali porte, vasche da bagno e WC, sebbene non tutti gli oggetti architettonici possano ancora essere rilevati con precisione.
- Per migliorare la precisione di rilevamento mentre continuiamo a migliorare la funzionalità, si consiglia di impostare il disegno su unità reali prima di iniziare il rilevamento.
In modalità di revisione, i seguenti comandi sono temporaneamente bloccati:
- CONVERTIB
- -CONVERTIB
- MODIFBLOC
- -MODIFBLOC
- CERCAB
- -CERCAB
- CONFRONTA
- -CONFRONTA
- CONTEGGIO
- ELENCOCONTEGGIO
- IMPORTAZIONEREVISIONE
- -IMPORTAZIONEREVISIONE
- MODRIF
- -MODRIF
- TRACCIA
- CONFRONTOVERSIONI
- XATTACCA
- XRITAGLIA
- CONFRONTOX
L'analisi dei disegni e l'identificazione rapida degli oggetti che possono essere convertiti in blocchi consentono di risparmiare tempo, aumentare la produttività e ridurre gli errori nel processo di conversione in blocchi. Man mano che la funzionalità continua ad evolversi, il feedback e la segnalazione di eventuali errori sono importanti per migliorare le prestazioni e la precisione.
