FUMETTOREV (comando)

Crea un fumetto di revisione utilizzando una polilinea.

Metodi di accesso

Insieme di strumenti: scheda Disegno > gruppo Disegna > menu a discesa Fumetto di revisione.

Menu: Disegna > Fumetto di revisione.

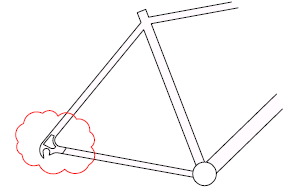

È possibile creare un nuovo fumetto di revisione selezionando due angoli o punti poligonali, trascinando il cursore oppure convertendo in un fumetto di revisione un oggetto, ad esempio un cerchio, una polilinea, una spline o un'ellisse. Utilizzare i fumetti di revisione per evidenziare le parti di un disegno di cui è in corso la revisione.

Nota: La prima volta che si crea un fumetto di revisione in un disegno, la dimensione degli archi viene determinata in base alla percentuale della lunghezza diagonale della vista corrente. In questo modo, il fumetto di revisione inizia con una dimensione ragionevole.

Vengono visualizzati i seguenti messaggi di richiesta:

Rettangolare

Crea un fumetto di revisione rettangolare utilizzando i punti specificati come angoli diagonalmente opposti.

Primo angolo

Specifica un angolo del fumetto di revisione rettangolare.

Angolo opposto

Specifica l'angolo diagonalmente opposto del fumetto di revisione rettangolare.

Poligonale

Crea un fumetto di revisione non rettangolare definito da tre o più punti per i vertici del fumetto di revisione.

Punto iniziale

Imposta il punto iniziale del fumetto di revisione poligonale.

Punto successivo

Specifica il punto successivo per definire la forma poligonale del fumetto di revisione.

A mano libera

Disegna un fumetto di revisione a mano libera.

Messaggi di richiesta comuni

Lunghezza arco

Specifica un valore approssimativo per la lunghezza della corda di ogni arco. La lunghezza della corda di un arco è la distanza tra i punti finali dell'arco. Il valore di default per la lunghezza della corda dell'arco viene determinato automaticamente la prima volta che si crea un fumetto di revisione in un disegno.

Oggetto

Specifica la conversione di un oggetto in un fumetto revisione.

Inverti direzione

Inverte la direzione degli archi sequenziali sul fumetto di revisione.

Stile

Specifica lo stile del fumetto revisione.

Normale

Crea fumetti di revisione utilizzando il tipo di carattere di default.

Calligrafia

Crea fumetti di revisione come se fossero disegnati con una penna calligrafica.

Modifica

Aggiunge o rimuove i lati di un fumetto di revisione.

Selezionare polilinea

Specifica il testo che si desidera modificare.

Inverti direzione

Inverte la direzione degli archi sequenziali sul fumetto di revisione.
