Come esportare componenti di costruzione
Esportare un file RFA, IFC o ADSK contenente il modello, i dati dei connettori e altre informazioni necessarie per comunicare con AutoCAD MEP e Revit MEP.
Nella barra multifunzione, fare clic su scheda Ambienti
gruppo Inizia Contenuto BIM.Nella barra multifunzione, nel gruppo RFA, fare clic su Proprietà autore e includere proprietà di Inventor relative all'uso del file esportato.
Nella barra multifunzione, nel gruppo RFA, fare clic su Esporta componenti di costruzione
.Nota: Se il modello è complesso o contiene molti componenti, viene richiesto di creare una versione semplificata. Questa operazione è consigliata se si intende esportare un modello Revit Family (RFA). Facendo clic su Sì, viene terminato il comando Esporta componenti di costruzione e viene attivato il comando Semplifica sostituto. Per informazioni sulla creazione di parti semplificate da assiemi, vedere Creazione di una parte semplificata da un assieme.Impostare il valore per Salva come tipo, scegliendo da:
File di famiglia Revit (*.rfa) - default
IFC (*.ifc)

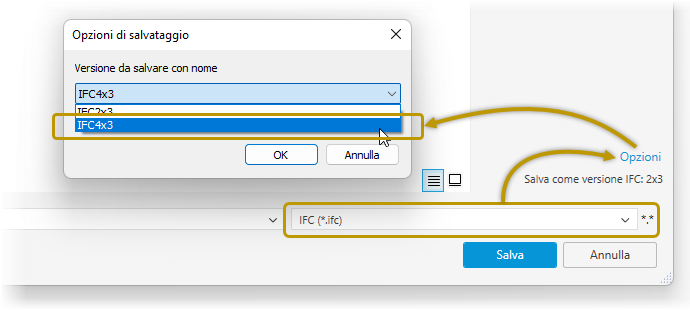

Fare clic su Opzioni per scegliere tra IFC 2x3 o IFC 4x3
File di scambio Autodesk (*.adsk)

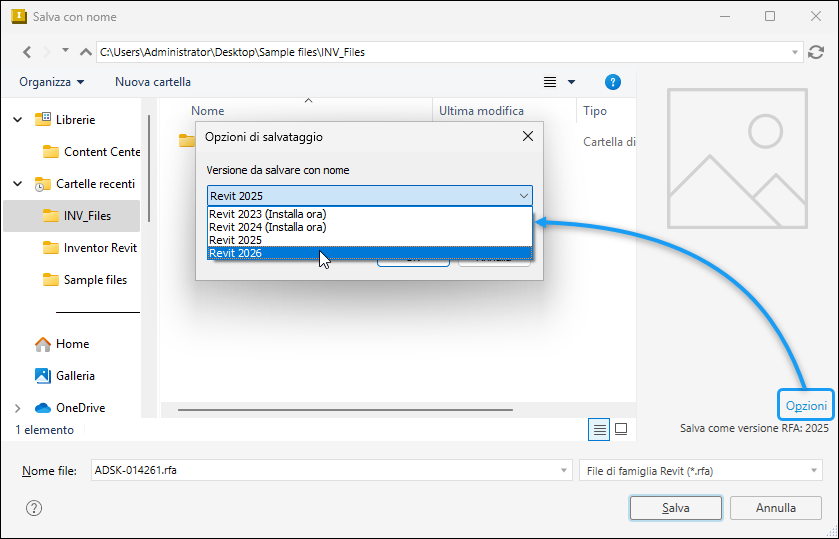

(Facoltativo) Per i file RFA, è possibile specificare la versione di Revit (2023 e versioni successive) dove eseguire l'output. Nella finestra di dialogo Salva con nome, fare clic su Opzioni e in Opzioni di salvataggio, selezionare la versione di Revit per il file RFA.
Nota: Se la versione corrispondente di Revit Core Engine (RCE) non è installata, verrà richiesto di installarla. Se si accetta di installare la versione di RCE corrispondente, il comando Esporta componenti di costruzione viene chiuso e viene avviata l'installazione. Durante l'installazione è possibile continuare ad utilizzare {inventor} per altre operazioni. Al termine dell'installazione, è possibile attivare il comando Esporta componenti di costruzione (passaggio 2 precedente). Questa funzionalità è stata aggiunta in {inventor} 2023.Al termine, fare clic su Salva.
