Informazioni sull'utilizzo di progetti architettonici e di costruzione

Informazioni su come importare i modelli Revit, utilizzarli come riferimenti o convertirli per l'utilizzo con i propri prodotti, nonché su come preparare modelli di Inventor per l'esportazione in formato RVT o RFA di Revit.

Novità: 2021, 2026

Chi si dedica alla produzione nel settore AEC ha l'estrema necessità di collaborare con i progettisti di edifici. Con Inventor è possibile utilizzare i dati spostandosi tra Revit e Inventor in modo che le progettazioni dei prodotti riflettano l'ambiente AEC, consentendo di progettare nel contesto del modello Revit e assicurandosi che la progettazione rispecchi l'ambiente dell'edificio in cui verrà utilizzata.

Inventor Interoperability con Revit:

• Facile da utilizzare
• Associativo rispetto ai dati di origine
• Può essere convertito in modelli nativi quando necessario
• Include file collegati

Gli utenti del software BIM, come Autodesk Revit, preferiscono modelli semplificati per i componenti acquistati. I produttori di componenti che utilizzano Autodesk Inventor per creare modelli completamente dettagliati possono creare rappresentazioni del prodotto semplificate da utilizzare per collaborare utilizzando Revit o altri software architettonici.

In un normale flusso di lavoro, i dati AEC possono essere forniti all'utente tramite un progetto Autodesk Construction Cloud, con unità condivise internamente o per via elettronica. L'ambiente Contenuto BIM di Inventor è stato progettato per accelerare la creazione di modelli avanzati da utilizzare in Revit.

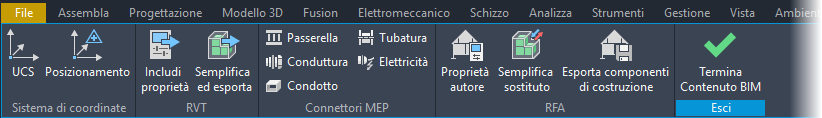

Nella barra multifunzione, fare clic su Ambienti Contenuto BIM per accedere all'ambiente.

Posizionare il cursore su ciascuna icona per ottenere ulteriori informazioni sul comando. Quando viene visualizzata la descrizione comandi estesa, utilizzare F1 per accedere al contenuto di apprendimento relativo al comando.

All'interno di un assieme di Inventor

1. Creare un modello di prodotto di Inventor completamente dettagliato e configurabile.

2. Nella barra multifunzione, fare clic su Ambienti - Contenuto BIM per accedere all'ambiente.

3. Orientare il modello per l'utilizzo in Revit utilizzando gli strumenti del gruppo Sistema di coordinate.

   • UCS per creare un sistema di coordinate utente specifico per il progetto.
   • Posizionamento per definire l'orientamento del modello e il punto di inserimento utilizzato in Revit.

4. Per l'output RVT, utilizzare gli strumenti del gruppo RVT.

   • Utilizzare Includi proprietà per condividere selettivamente le proprietà di Inventor e aggiungere metadati BIM in Revit. Selezionare le proprietà da includere nel file RVT.

     • Al momento dell'esportazione, tutti i componenti presentano l'iProperty Categoria di Revit (scheda Progetto iProperties), che per default è . In Includi proprietà è possibile selezionare una Categoria di default (Revit) da applicare a tutti i componenti con l'iProperty Categoria di Revit impostata su .

   • Utilizzare Semplifica ed esporta per ottenere l'output in formato RVT.

5. Per l'output in formato RFA, utilizzare i connettori MEP e gli strumenti del gruppo RFA per preparare il modello.

   • Utilizzare i connettori MEP per aggiungere al modello i connettori BIM necessari.

     Per ulteriori informazioni, vedere:

     • Connettore per passerella
     • Connettore per conduttura
     • Connettore per condotto
     • Connettore elettrico
     • Connettore per tubature

   • Utilizzare le proprietà dell'autore per le seguenti operazioni:

     • Aggiungere i metadati BIM per il prodotto. Inventor consente di accedere a:

       • Un elenco di categorie di Revit in cui è possibile eseguire ricerche, in modo che sia possibile specificare il prodotto nei termini di Revit.

       • Proprietà del modello per l'esportazione.

         • Consigliato: creare una iProperty denominata "RevitFamilyTypeName". Il valore verrà utilizzato come nome del tipo di famiglia in Revit. Il valore di questa proprietà può essere una stringa statica o può essere assegnato a livello di programmazione mediante una regola iLogic per renderlo univoco per i valori di parametro forniti.

       • Specificare l'orientamento del modello e il punto di inserimento.

       • Fare clic su OK o Applica se sono necessarie ulteriori modifiche.

   • Utilizzare il comando Semplifica sostituto per creare un modello sostituto contenente solo il contenuto che deve essere visibile nel modello BIM esportato.

     È consigliabile escludere i componenti che:

     • Non sono visibili per l'utente, ovvero l'utente di Revit, l'architetto e così via.
     • Rappresentano una proprietà intellettuale
     • Non contribuiscono in modo significativo alla presentazione visiva, ad esempio le piccole parti come i dispositivi di fissaggio e altri elementi non necessari per indicare le dimensioni, la funzione e così via.
     • Se lo si desidera, è possibile semplificare i componenti restanti rimuovendo le lavorazioni e i vuoti interni.

   • Utilizzare Esporta componenti di costruzione per creare il file RFA. È inoltre possibile creare file IFC e ADSK per il componente.
