Come inserire una parte dal database del catalogo elettrico

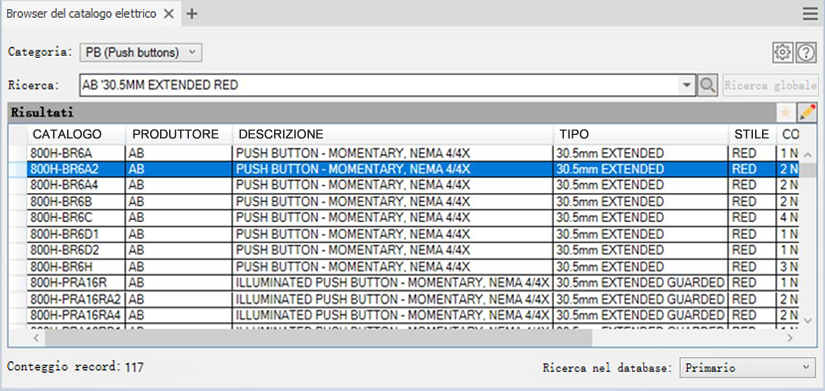

Se il Browser del catalogo di Electrical non è aperto, fare clic sulla scheda Assieme gruppo Componente menu a discesa Posiziona Browser del catalogo di Electrical.

Selezionare la categoria per il tipo di parte che si desidera inserire.

Immettere un criterio di ricerca e fare clic su .

Fare clic sul valore di catalogo nel riquadro dei risultati; viene visualizzata una piccola tavolozza. Se ci sono parti associate al valore di catalogo, vengono visualizzate nella tavolozza.

Eseguire una delle seguenti operazioni:

• Fare clic su una parte nella tavolozza piccola.

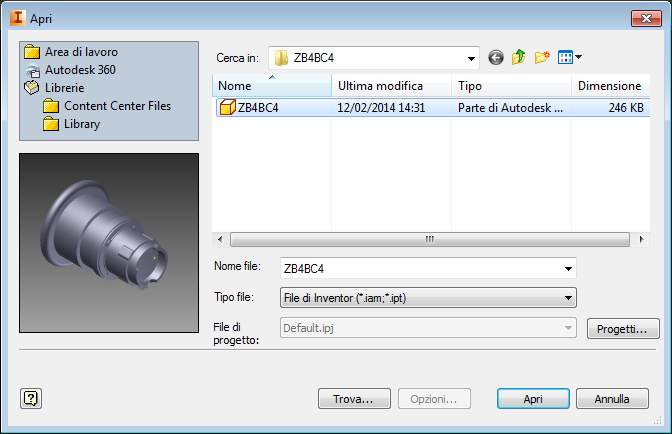

• Se la parte desiderata non è disponibile nella tavolozza, individuare la parte sul disco.



  Nota: È possibile fare doppio clic sulla riga nel riquadro dei risultati per inserire la parte di default, o l'unica parte, associata al valore di catalogo.

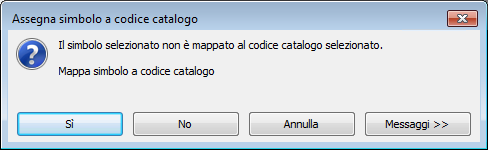

Se la parte non è già associata al valore di catalogo, selezionare se si desidera mappare il simbolo.

Selezionare un punto di inserimento.
