Come associare componenti di AutoCAD Electrical a componenti di Inventor

Per iniziare, innanzitutto è necessario creare un collegamento elettromeccanico che colleghi un progetto di AutoCAD Electrical ad un progetto di Inventor. La scheda Vista posizione viene visualizzata quando si dispone di un progetto di AutoCAD Electrical collegato a Inventor.

Come associare componenti di AutoCAD Electrical a componenti di Inventor esistenti

Utilizzare il comando Assegna a esistente nell'assemblaggio per associare un componente di AutoCAD Electrical ad un componente di Inventor nell'assemblaggio attivo.

1. Nella barra multifunzione: scheda Elettromeccanicogruppo InstallazioneVista posizione

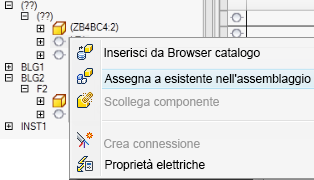

2. Fare clic con il pulsante destro del mouse su un componente di AutoCAD Electrical, quindi selezionare Assegna a esistente nell'assemblaggio.

3. Nella finestra grafica o nel gruppo Browser, selezionare il componente di Inventor che si desidera associare al corrispondente componente di AutoCAD Electrical.



   Nota: Sei dati del catalogo elettrico differiscono tra il componente di Inventor e quello di AutoCAD Electrical, nella struttura del componente viene visualizzata un'icona per indicare una mancata corrispondenza.

Come associare un componente mediante l'inserimento di un nuovo componente da Browser del catalogo

Utilizzare Inserisci da Browser catalogo per associare un componente non collegato esistente ad un nuovo componente, inserito dal browser del catalogo.

1. Nella barra multifunzione: scheda Elettromeccanicogruppo Installazione Vista posizione

2. Nella finestra Vista posizione, selezionare il componente di AutoCAD Electrical non collegato e farvi clic sopra con il pulsante destro del mouse. Fare clic su Inserisci da Browser catalogo.

3. Scegliere la categoria per il componente che si desidera inserire.

4. Se necessario, immettere un criterio di ricerca e fare clic su .

5. Selezionare il valore del catalogo specifico e specificare la parte da inserire.

6. Fare clic nella finestra grafica per inserire la parte.

   Nota: Non è possibile inserire un file di assiemi (.iam).

Vengono copiati tutti gli attributi del componente peer.

Come creare una connessione tra componenti di Inventor e di AutoCAD Electrical

Le connessioni tra fili e cavi possono essere definite in Inventor o in AutoCAD Electrical. Utilizzare Crea connessione per creare automaticamente le connessioni tra fili e cavi in Inventor.

• Se le definizioni delle connessioni sono state definite in AutoCAD Electrical, è possibile creare cavi e cablaggi direttamente in Inventor in base alle connessioni definite per i componenti elettrici in AutoCAD Electrical.
• Se le definizioni delle connessioni non sono state definite in AutoCAD Electrical, è possibile creare le definizioni mancanti in Inventor.

1. Nella barra multifunzione: scheda Elettromeccanicogruppo InstallazioneVista posizione
2. Nella finestra Vista posizione, selezionare e fare clic con il pulsante destro del mouse sul nodo superiore o su un componente collegato nel browser, quindi selezionare Crea connessione.
3. Nella finestra di dialogo Crea cablaggio, assegnare un nome univoco al sottoassieme di cablaggio.
4. Accettare la posizione di default del file, individuarne una nuova oppure specificarne una diversa.
