Informazioni sul riorientamento della vista

È possibile utilizzare il ViewCube per riorientare la vista corrente di un modello. È possibile modificare l'orientamento della vista di un modello mediante lo strumento ViewCube facendo clic su aree predefinite per impostare una vista corrente predefinita, fare clic e trascinare per modificare liberamente l'angolo di visualizzazione del modello, nonché definire e ripristinare la vista iniziale.

Riorientamento della vista corrente

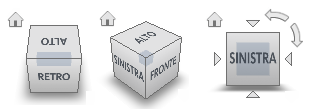

Lo strumento ViewCube fornisce ventisei parti definite su cui fare clic per cambiare la vista corrente di un modello. Tali parti sono suddivise in tre gruppi distinti: angoli, spigoli e facce. Sei delle ventisei parti definite rappresentano viste ortogonali standard del modello: vista dall'alto, dal basso, frontale, posteriore, sinistra e destra. Per impostare le viste ortogonali, è possibile fare clic su una delle facce del ViewCube.

Le altre venti parti definite consentono di accedere alle viste con angolazione del modello. Se si fa clic sugli angoli dello strumento ViewCube, la vista corrente del modello viene riorientata su una vista di tre quarti, in base al punto di vista definito da tre lati del modello. Se si fa clic su uno degli spigoli, la vista del modello diventa una vista dimezzata basata su due lati del modello.

È inoltre possibile fare clic sul ViewCube e trascinarlo per riorientare la vista di un modello in base ad un punto di vista personalizzato diverso dai ventisei punti predefiniti. Durante il trascinamento, il cursore cambia, ad indicare che è in corso il riorientamento della vista corrente del modello. Se si trascina lo strumento ViewCube in prossimità di uno degli orientamenti preimpostati ed è impostato lo snap alla vista più vicina, lo strumento ViewCube ruota fino a raggiungere l'orientamento predefinito più vicino.

Il contorno dello strumento ViewCube consente di identificare la forma dell'orientamento impostato: standard o fisso. Quando l'orientamento dello strumento ViewCube è standard, ovvero non orientato verso una delle ventisei parti predefinite, il relativo contorno viene visualizzato tratteggiato. Quando l'orientamento dello strumento ViewCube è vincolato ad una delle viste predefinite, il contorno dello strumento ViewCube è rappresentato da una linea solida continua.

Rotazione di una vista faccia

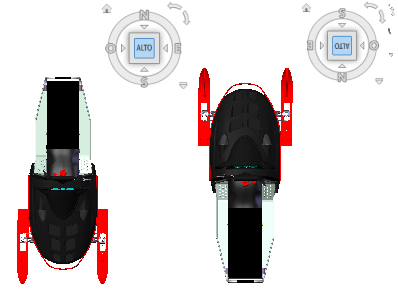

Quando si visualizza un modello da una delle viste faccia, accanto allo strumento ViewCube sono disponibili due pulsanti con una freccia di rotazione. Questi pulsanti consentono di ruotare la vista corrente di 90 gradi in senso orario o antiorario rispetto al centro della vista.

Passaggio ad una faccia adiacente

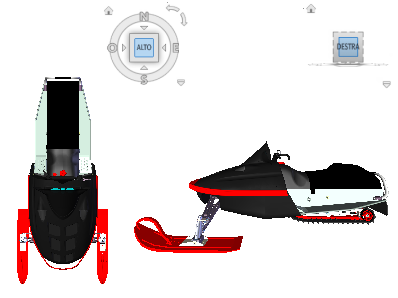

Se lo strumento ViewCube è attivo durante la visualizzazione di un modello da una delle viste faccia, accanto allo strumento ViewCube sono disponibili quattro triangoli ortogonali. che consentono di attivare le viste delle facce adiacenti.

Vista frontale

È possibile definire la vista frontale di un modello per impostare la direzione delle viste faccia nello strumento ViewCube. Per definire tale direzione viene utilizzata anche la direzione verticale di un modello nello strumento ViewCube.
