Informazioni su parti e assiemi derivati

Fare riferimento a parti e assiemi esistenti come componenti di base che possono essere modificati per altri usi.

Una parte derivata è una nuova parte che fa riferimento ad una parte esistente per copiare in modo associativo corpi e altre informazioni, quali schizzi, geometrie di lavoro e parametri. Un assieme derivato è una parte nuova che fa riferimento ad un assieme esistente.

L'origine di una parte derivata prende il nome di componente di base. Per creare una parte derivata si utilizza una parte, un assieme, una parte in lamiera o un assieme saldato come componente di base, selezionando gli elementi da includere ed escludere. È necessario selezionare gli elementi da aggiungere al componente derivato risultante o da escludere o sottrarre da esso. È anche possibile scalare una parte derivata o creare una copia speculare della parte di base.

Durante la derivazione da un file di parti, il funzionamento di default (stile di derivazione) consiste nel mantenere ciascun solido come corpo solido. Se la parte di base contiene più corpi solidi, è possibile scegliere di importare i corpi selezionati come singolo corpo o come più corpi.

Le parti e gli assiemi derivati sono utili per il controllo delle modifiche apportate ai modelli. È possibile modificare il modello originale e aggiornare tutti i componenti derivati in modo da incorporare automaticamente i cambiamenti. Le parti derivate possono anche essere utilizzate per ridurre il consumo di memoria e di spazio su disco.

Nozioni di base sulla derivazione

Durante la derivazione di una parte, scegliere uno stile derivato per determinare il tipo di corpo che si desidera creare.

Unione giunzioni corpo solido singolo tra facce piane	Creare un file di parti a corpo singolo da un assieme o da una parte multi-corpo. Gli spigoli tra parti o corpi solidi che condividono una faccia piana vengono uniti. Questa opzione è l'impostazione di default per la creazione di un file di parti da un assieme.
Mantenimento giunzioni corpo solido tra facce piane	Unire le parti in un assieme o i corpi selezionati in una parte multi-corpo in un corpo singolo in un file di parti. La nuova parte conserva gli spigoli tra diverse parti o corpi che condividono una faccia piana e mantengono l'aspetto originale di quelle parti o corpi. Questa opzione produce i risultati ottimali per una vista di disegno, perché vengono mantenuti tutti gli spigoli e le giunzioni.
Mantieni ogni solido come corpo solido	Usare questa opzione per: Creare una parte da un altro file di parti. Creare una parte multi-corpo da un assieme. Creare una parte multi-corpo da un altro file di parti multi-corpo. Questa è l'impostazione di default per la creazione di un file di parti da un altro file di parti.
Lavorazione a composto singolo (solo assieme derivato)	Creare un file di parti costituito da un corpo di superficie singolo. Il corpo di superficie risultante mantiene le giunzioni tra le facce piane e gli aspetti della parte originali, ad esempio le filettature. Utilizzare questa opzione per creare i file di parti più piccoli sul disco. Una parte composta da superfici è ideale per l'utilizzo come un stato del modello sostituto di un assieme o per l'esportazione in Contenuto BIM. Il corpo di superficie risultante non può essere incluso nelle operazioni di combinazione o di rilevamento delle interferenze. Il corpo di superficie può essere utilizzato come strumento di divisione per il comando Dividi.
Corpo come superficie di lavoro (solo parte derivata)	Crea un file di parti in cui i singoli corpi solidi vengono convertiti in singoli corpi di superficie. I corpi di superficie risultanti non possono essere inclusi nelle operazioni di combinazione o di rilevamento delle interferenze. Un corpo di superficie può essere utilizzato come strumento di divisione per il comando Dividi.

Quando si crea una parte derivata o un assieme derivato, è possibile scegliere gli elementi del componente di base che si desidera includere nel componente derivato. Quando si crea una parte derivata, è possibile includere questi elementi:

• Schizzi 2D o 3D visibili ed esportati non incorporati o condivisi
• Geometrie di lavoro visibili, esportate
• Superfici visibili, esportate
• Corpi solidi visibili
• Parametri
• iMate
• Sostituzioni colore dell'aspetto della parte, del corpo, della lavorazione o della faccia

Quando si crea un assieme derivato, è possibile includere questi elementi:

• Schizzi 2D o 3D condivisi o non incorporati
• Geometria di lavoro visibile, non di costruzione
• iMate relativi agli assiemi di primo livello
• Superfici visibili
• Parametri
• Sostituzioni colore dell'aspetto della parte, del corpo, della lavorazione o della faccia

Tutte le lavorazioni della parte o dell'assieme selezionato vengono combinate in un'unica lavorazione nel browser della parte derivata. Includendo singoli schizzi 2D e 3D, aspetti, geometrie di lavoro e parametri dalla parte di base, è possibile definire singole lavorazioni di tali schizzi nella nuova parte.

Utilizzi delle parti derivate

Le parti derivate vengono utilizzate comunemente per esplorare le modalità di progettazione alternative e i processi di produzione. Di seguito sono riportati alcuni esempi di altri utilizzi:

• È possibile lavorare uno sbozzo di colata in numerosi modi diversi.
• È possibile lavorare una sezione standard di tubo secondo configurazioni diverse.
• È possibile configurare un assieme saldato in vari modi, specificando operazioni post-assemblaggio come l'esecuzione di tagli e fori.
• Quando si lavora ad un assieme, è possibile sottrarre gruppi di parti oppure unirli ad altre parti per creare una parte singola dalla forma desiderata.
• Da una parte multi-corpo, è possibile derivare una o più parti.
• In un assieme, è possibile utilizzare le parti derivate come scheletro per la definizione della struttura di riferimento di un assieme. Modificare la parte di base e aggiornare le parti derivate per incorporare automaticamente nello scheletro le modifiche apportate.
• Da un solido, è possibile usare una superficie derivata come scheletro oppure definire inviluppi di parti negli assiemi.
• Da un solido, è possibile utilizzare una superficie derivata come scheletro.
• Da una parte o un assieme, è possibile derivare i parametri da utilizzare in una nuova parte (è possibile collegare i parametri nella finestra di dialogo Parametri).
• Da una parte o un assieme, è possibile scegliere di applicare sostituzioni colore dell'aspetto della parte, del corpo, della lavorazione o della faccia dai componenti di origine.
• È possibile creare due o più lavorazioni di parti derivate all'interno di una parte mediante le stesse parti di base o parti di base diverse.

Le parti derivate consentono inoltre si semplificare un assieme, di proteggere la proprietà intellettuale e di ridurre l'utilizzo di memoria del sistema. Ad esempio, durante la derivazione da un assieme:

• Specificare alcuni componenti come riquadri d'ingombro per ridurre il consumo di memoria.
• Utilizzare la scheda Opzioni per semplificare l'assieme, rimuovere parti piccole o nascoste oppure per chiudere fori.
• Utilizzare lo stile di derivazione Lavorazione a composto singolo per ridurre notevolmente le dimensioni su disco della parte derivata.

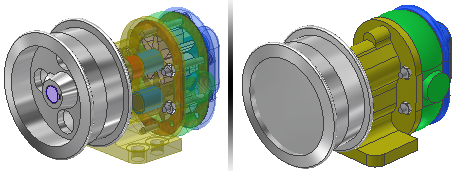

L'immagine che segue mostra l'assieme originale a sinistra e una parte composto di superfici a destra, alla quale sono state applicate semplificazioni e chiusure dei fori opzionali. Le dimensioni su disco dell'assieme corrispondono a 10,6 MB. Le dimensioni della parte composto di superfici derivata corrispondono a 670 KB.

Aggiornamento di una parte derivata

Se si modifica la parte o l'assieme di base, la parte derivata viene contrassegnata per l'aggiornamento () nel browser delle lavorazioni. Per un assieme derivato, questo accade quando l'associatività viene abilitata nella scheda Rappresentazioni della finestra di dialogo Assieme derivato; questa è l'impostazione di default. Quando si esegue un aggiornamento, nella parte derivata vengono incluse automaticamente le modifiche associate provenienti dal componente di base.

È possibile rimuovere l'associazione (scollegare) di una parte derivata con la parte di base se si desidera che non venga più aggiornata. In alternativa, è possibile sopprimere temporaneamente i collegamenti.

Operazioni di derivazione tipiche

Inserimento di un componente in un file di parti. Il comando Deriva consente di inserire un file di parti o di assieme su disco come nuovi corpi in un file di parti. Una parte può essere inserita sotto forma di corpo solido singolo o di più corpi solidi (se la parte di base contiene più corpi solidi) oppure come superficie di lavoro.

Derivazione di una superficie di lavoro anziché di un solido da una parte. Le superfici di lavoro derivate possono essere utilizzate per definire piani di schizzo, geometria di lavoro e lavorazioni quale l'estrusione su una superficie o la divisione. Le superfici derivate non possono essere utilizzate in un'operazione di combinazione con un corpo solido. Le superfici derivate possono essere utilizzate inoltre per definire inviluppi di parti per aiutare i progettisti a calcolare i requisiti di spazio tra i diversi componenti.

Per creare una superficie derivata da una parte invece dei corpi solidi derivati di default, utilizzare lo stile di derivazione Corpo come superficie di lavoro.

Aggiunta di lavorazioni a parti derivate da assiemi La creazione di parti derivate è un ottimo modo per eseguire varie operazioni, come il taglio di più parti in un assieme saldato. Poiché la parte derivata costituisce un corpo singolo, è possibile personalizzarla usando qualsiasi lavorazione di parte.

Dopo aver creato una parte derivata da un assieme, è possibile aggiungervi lavorazioni. Questo flusso di lavoro è utile quando si crea un assieme saldato unendo tra loro parti diverse al quale si desidera aggiungere fori o tagli attraverso una o più parti incluse nella parte derivata.

Se si includono uno o più componenti come riquadri d'ingombro, viene creato un nuovo corpo nella parte derivata. È possibile aggiungere lavorazioni, spostare il riquadro d'ingombro oppure modificare il componente di base; il riquadro d'ingombro viene aggiornato.

Riduzione della memoria utilizzata e delle dimensioni dei file

Le parti e gli assiemi derivati consentono di ridurre il consumo di memoria e le dimensioni dei file quando sono utilizzati in un assieme di livello superiore. Ad esempio una parte derivata è un corpo singolo caricato nella memoria, a differenza del caricamento di tutti i singoli componenti in un assieme. È possibile utilizzare una parte derivata come uno stato del modello sostituto nell'assieme da cui è stata derivata oppure esportarla come una rappresentazione dell'inviluppo dell'assieme mediante Contenuto BIM. Il comando Deriva produce risultati simili a quelli del comando Semplifica.

Durante la derivazione da un assieme, è possibile utilizzare meno memoria attivando la Modalità memoria ridotta. La parte risultante non memorizza nella cache alcun corpo di origine; nessun corpo di origine viene visualizzato nel browser delle parti derivate.

Inoltre, un assieme derivato mediante l'opzione Lavorazione a composto singolo crea una parte a superficie singola che utilizza una minore quantità di spazio su disco e di memoria che può essere calcolata in modo più rapido rispetto ad un solido derivato. Un corpo di superficie non memorizza nella cache nessun corpo di origine e non viene incluso nelle verifiche di interferenza. Il corpo di superficie composto mantiene l'aspetto della parte di base e garantisce prestazioni migliori negli assiemi incorporanti.

Esportazione di oggetti e parametri prima della derivazione

Come parte del normale flusso di lavoro per la creazione di una parte o di un assieme derivato, è possibile derivare oggetti e parametri (per gli assiemi, è possibile utilizzare parametri di tutti i componenti nell'assieme di base, non soltanto di quelli selezionati).

In alternativa, è possibile contrassegnare gli oggetti e i parametri per l'esportazione mentre si modifica il componente di base (scheda Gestione gruppo Crea Esporta oggetti). Gli oggetti esportati sono identificati da un'icona a forma di freccia . Ciò risulta utile se l'utente che deriva una parte non dispone dell'accesso in scrittura al componente di base.

È anche possibile contrassegnare i parametri per l'esportazione nella finestra di dialogo Parametri del componente di base.

Flusso di lavoro alternativo per la derivazione di una parte da un assieme

Quando si utilizza il comando Deriva per derivare un assieme, il flusso di lavoro comune consiste nel creare l'assieme, aprire un nuovo file di parti e selezionare il comando Deriva. Da un singolo assieme, è possibile selezionare diverse combinazioni di parti per creare una parte derivata singola con un singolo corpo o con più corpi. Quindi si selezionano corpi, geometrie di lavoro e così via da includere nella parte derivata o da escludere da essa.

In alternativa, è possibile utilizzare il comando Derivazione componente negli strumenti di assieme. Dopo aver selezionato un componente di base per una parte o un assieme, questo comando ottimizza il processo di derivazione utilizzando le opzioni di default. Questo comando implica l'uso di vista di disegno, rappresentazioni di posizione e stato del modello attive del componente di base nell'assieme derivato.

Suggerimenti per la derivazione di una parte da un assieme

• Utilizzare la funzione di sottrazione per sottrarre il volume di una parte selezionata dalla parte derivata. In questo modo è possibile creare due parti separate, posizionarle l'una in relazione all'altra nell'assieme ed eseguire un'operazione booleana risultante in una nuova parte singola. È possibile effettuare un'operazione simile in un file di parti multi-corpo mediante il comando Combina.
• Utilizzare la funzione di casella di delimitazione per specificare un componente come casella di delimitazione se non sono necessari i relativi dettagli nel componente derivato. È possibile aggiungere lavorazioni e apportare altre modifiche al corpo di un riquadro d'ingombro. Le modifiche apportate alle dimensioni del componente di base comportano l'aggiornamento delle dimensioni del riquadro d'ingombro.
• Le modifiche apportate a parti aperte in un file attivo, e contenute in un assieme aperto, vengono aggiornate automaticamente quando si salvano le modifiche alla parte e si aggiorna manualmente la parte derivata.
• Una parte derivata creata da un assieme viene rappresentata come elemento singolo nelle distinte componenti.
