Come modificare le regioni (correzione e costruzione)

In determinate istanze, una regione convertita può richiedere l'apporto di modifiche. I motivi possono essere i seguenti:

• Una superficie viene convertita con il taglio rivolto verso una direzione errata.
• Una linea chiusa che dovrebbe costituire lo spigolo interno, funge da spigolo interno.
• Il bordo naturale della superficie viene utilizzato come spigolo esterno.
• La superficie contiene un foro che va rimosso.
• La regione contiene una linea chiusa autointersecante.

Le regioni interne ed esterne possono essere corrette sulle facce. In un superset è possibile correggere esclusivamente le regioni interne.

1. Aprire un file contenente geometria di superficie e accedere all'ambiente di riparazione o costruzione.

2. Nella barra multifunzione, effettuare una delle seguenti operazioni:

   • Fare clic sulla scheda Correggi gruppo Modifica Modifica regioni.
   • Fare clic sulla scheda Costruzione gruppo Superficie Modifica regioni..

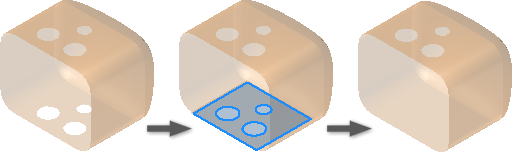

3. Nella finestra grafica, fare clic sulla faccia da correggere. La faccia selezionata verrà evidenziata.

4. Fare clic sulle regioni della faccia da conservare. I fori riempiti non sono piani, ma seguono i contorni della superficie sottostante.

5. Fare clic su Fatto. Le regione selezionate verranno conservate, mentre quelle non selezionate e le linee chiuse non necessarie saranno eliminate.
