Come ridimensionare e riposizionare le lavorazioni schizzo e posizionate

È possibile spostare, ruotare, ridimensionare, riposizionare le lavorazioni di schizzo o posizionate, ed è possibile dedurre e creare vincoli nelle lavorazioni di schizzo.

Spostamento o rotazione di lavorazioni di schizzo o posizionate

Trascinare per riposizionare una lavorazione di estrusione, rivoluzione o sweep, oppure utilizzare il comando Sposta con coordinate per immettere coordinate precise relative alla geometria selezionata.

Ridimensionamento delle lavorazioni di schizzo

Fare clic con il pulsante destro del mouse sulla faccia di una faccia o una lavorazione modificabile e selezionare Grip 3D nel menu contestuale.

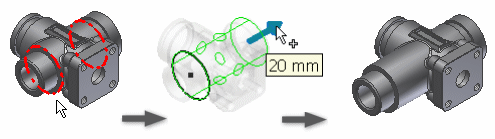

Nella finestra grafica, spostare il cursore su un punto di grip sulla lavorazione per evidenziare le frecce di direzione.
Fare clic su una freccia di direzione e:
- trascinare per visualizzare un'anteprima delle nuove dimensioni.
- fare clic su una faccia, spigolo, vertice o geometria di lavoro da agganciare all'elemento selezionato.
Continuare a fare clic e a trascinare le frecce per ridimensionare la faccia o lavorazione. Durante il trascinamento, viene visualizzata la distanza dalla posizione precedente.
Una volta effettuato il trascinamento a nuove dimensioni, se necessario, fare clic con il pulsante destro del mouse su una freccia e inserire i valori:
- Per lunghezza, scegliere Modifica offset o Modifica estensione. Immettere un valore.
- Per larghezza o raggio, scegliere Modifica offset o Modifica raggio. Immettere un valore.
L'anteprima di lavorazione visualizza i risultati previsti, prima di applicare la modifica.
Per uscire, fare clic con il pulsante destro del mouse e selezionare Fatto.

Ridimensionamento delle lavorazioni posizionate

Per ridimensionare una lavorazione posizionata, utilizzare la rispettiva finestra di dialogo, come la finestra di dialogo Foro, per immettere i valori.

Invertire la direzione di una lavorazione di schizzo

Fare clic con il pulsante destro del mouse sulla lavorazione che si desidera trascinare e fare clic su Grip 3D.
Fare clic su una freccia e trascinare il mouse verso la faccia opposta della lavorazione di base.
Trascinare il mouse fino ad ottenere la lunghezza appropriata.
Per uscire, fare clic con il pulsante destro del mouse e scegliere Fatto.

Nota: Non è possibile modificare il tipo di estensione di una lavorazione usando Grip 3D. Ad esempio, non è possibile modificare un'estrusione da unione in un taglio (e viceversa).

Deduzione e creazione di vincoli nelle lavorazioni di schizzo

Impostazioni in Opzioni applicazione, scheda Parte, controllare il funzionamento dei vincoli.

Il vincolo dedotto (tangente, concentrico, coincidente o collineare) dipende dalla maniglia selezionata e dalla geometria a cui viene eseguito lo snap.

Maniglie visibili quando si esegue la modifica tramite grip:

Linee dello schizzo
Punto schizzo
Lavorazione
Cerchio schizzo
Arco schizzo

È possibile dedurre i vincoli da una maniglia statica (non trascinata) o da una maniglia trascinata.

Fare clic sulla maniglia e selezionare la geometria a cui è vincolata la lavorazione.

I vincoli dedotti vengono visualizzati in anteprima sul cursore in base alla geometria proiettata dalla selezione.
- Per impedire la deduzione di vincoli tra una maniglia statica e una geometria di riferimento, tenere premuto il tasto CTRL durante la selezione.
- Per impedire la deduzione di vincoli tra una maniglia trascinata e una geometria di riferimento, tenere premuto il tasto CTRL durante il trascinamento della maniglia Grip 3D.
Per uscire, fare clic con il pulsante destro del mouse, quindi selezionare Fatto. Per immettere coordinate precise per uno o più assi, fare clic su Convalida e sposta.
