Come modificare gli stati modello

Novità: 2022, 2023, 2025, 2026

Dopo aver creato e salvato uno stato modello, è possibile attivarlo in qualsiasi assieme incorporato.

Non: Non è possibile creare, modificare o eliminare uno stato modello durante un'operazione di modifica locale in un file di assieme incorporato. Aprire il file di origine per eseguire queste operazioni.

• Lo stato modello primario in un livello di dettaglio migrato.
• Lo stato modello primario o uno stato modello definito dall'utente che non è un sostituto.

Sopprimi non influenza gli stati modello che utilizzano una distinta componenti delegata. I seguenti stati modello utilizzano una distinta componenti delegata:

• Un livello di dettaglio migrato che non è il primario.
• Uno stato modello sostituto nuovo o migrato.

Modifica degli stati modello

È possibile modificare qualsiasi stato modello, incluso Primario. Lo stato modello Primario non può essere rinominato o eliminato.

Prima di iniziare, impostare Attiva/disattiva Modifica ambito per applicare le modifiche al membro attivo o a tutti i membri.

Le seguenti condizioni determinano se una parte è considerata aperta in memoria:

• La parte viene modificata e chiusa senza salvare.
• La parte è già aperta in una finestra separata.
• La parte viene aperta in background utilizzando l'API.

1. Aprire la parte o l'assieme che contiene lo stato modello che si desidera modificare.

2. Nel browser, espandere la cartella Stati modello.

3. Se lo si desidera, attivare una rappresentazione di posizione o una rappresentazione vista disegno.

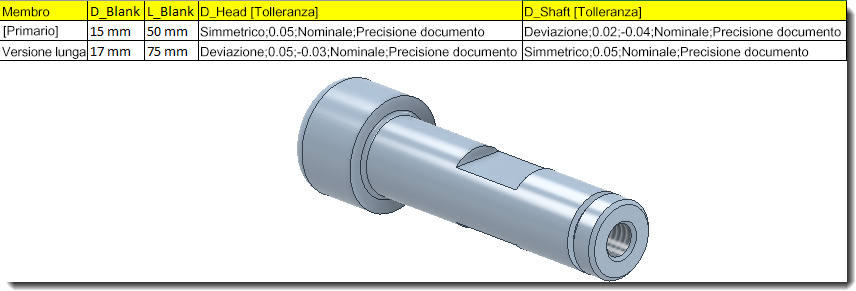

4. Fare clic con il pulsante destro del mouse sullo stato modello da modificare e selezionare Modifica tabella.

5. Facoltativamente, fare clic con il pulsante destro del mouse su uno stato modello nel browser e selezionare Modifica tramite foglio di calcolo per modificare la tabella in Excel.



6. Al termine dell'operazione salvare il file.

Copia di stati modello

È possibile copiare qualsiasi stato modello, incluso Primario.

1. Aprire la parte o l'assieme che contiene lo stato modello che si desidera copiare.
2. Nel browser, espandere la cartella Stati modello.
3. Fare clic con il pulsante destro del mouse sullo stato modello appropriato e selezionare Copia. Una copia con il nome dello stato modello copiato viene aggiunta e incrementata di 1.
4. Fare clic sulla copia e modificarne il nome, se necessario.
5. Modificare le lavorazioni e i componenti come desiderato e salvare il file.

Eliminazione di stati modello

È possibile eliminare qualsiasi stato modello non attivo ad eccezione di Primario.

1. Aprire la parte o l'assieme che contiene lo stato modello da eliminare.
2. Nel browser, espandere la cartella Stati modello.
3. Fare clic con il pulsante destro del mouse sullo stato modello da rimuovere e selezionare Elimina.

Rinomina di stati modello

È possibile rinominare qualsiasi stato modello, ad eccezione di Primario.

1. Aprire la parte o l'assieme che contiene lo stato modello da rinominare.
2. Nel browser, espandere la cartella Stati modello.
3. Fare clic sullo stato modello da rinominare e immettere un nome descrittivo.

Creazione e attivazione di uno stato modello in un assieme nidificato

Un assieme può fare ricorso in modo associativo ad uno stato modello in un assieme nidificato a qualsiasi livello della gerarchia di assiemi. Il membro designato influisce su tutte le impostazioni dello stato modello sotto la ricorrenza dell'assieme nidificata.

Creare uno stato modello in una parte o in un assieme:

1. Fare clic su File Apri e individuare il file di parti o di assiemi da aprire.

2. Fare doppio clic per aprire il file.

3. Espandere la cartella Stati modello.

4. Creare un nuovo stato modello utilizzando uno dei seguenti metodi:

   • Fare clic con il pulsante destro del mouse sulla cartella nel browser e selezionare Nuovo.

   • Fare clic con il pulsante destro del mouse su uno stato modello esistente nel browser e selezionare Copia.

     Se necessario, fare clic su Stato modello nel browser e assegnare un nome descrittivo.

5. Modificare lo stato modello in base alle esigenze, quindi salvare il file.

Attivare uno stato modello in un sottoassieme nidificato:

1. Aprire il file dell'assieme che contiene il sottoassieme nidificato.

2. Espandere il browser e scorrere verso il basso fino al sottoassieme di cui si desidera attivare lo stato modello, quindi effettuare una delle seguenti operazioni:

   • Espandere la cartella Stati modello, quindi fare clic con il pulsante destro del mouse sullo stato modello appropriato e selezionare Attiva.
   • Fare clic con il pulsante destro del mouse sulla cartella Rappresentazioni e selezionare Rappresentazione nel menu contestuale. Selezionare lo stato modello desiderato.
