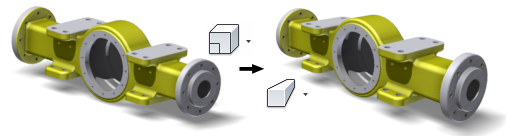

Attivazione della modalità prospettica

• Nella scheda Vista, gruppo Aspetto, fare clic su Prospettica.

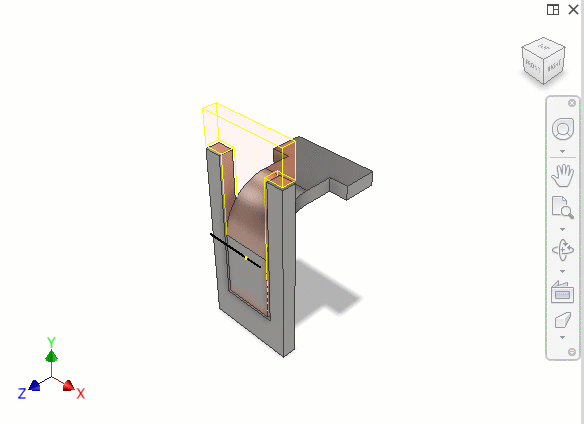

Vista prospettica

Utilizzare la vista prospettica per visualizzare il modello come apparirebbe all'occhio umano una volta realizzato.

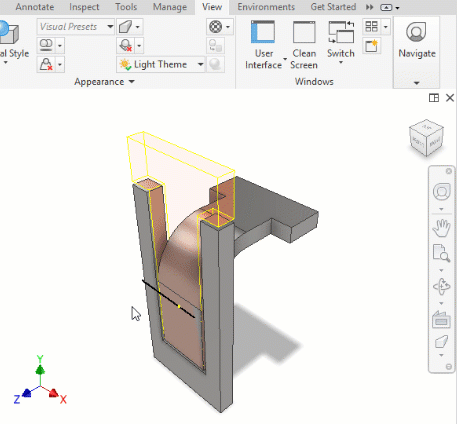

Prospettiva con facce ortogonali

Visualizza il modello in vista prospettica, a meno che la vista venga orbitata in una posizione ortogonale laddove passa ad una vista ortogonale. La modalità di visualizzazione è un insieme di viste ortogonali e prospettiche.

Navigazione in modalità inquadratura

Nella modalità Inquadratura prospettica, utilizzare i comandi Zoom e Panoramica con combinazioni di tasti.

Impostare la vista del modello in modalità Inquadratura prospettica:

1. Nella barra multifunzione, scheda Vista, gruppo Aspetto, selezionare Inquadratura prospettica.

2. Posizionare il modello in modo che l'asse del primo movimento che si intende compiere punti verso il basso.

3. Eseguire una delle seguenti operazioni:

   • Con il comando Zoom attivo, premere MAIUSC+F3 e tenere premuto il pulsante sinistro del mouse mentre si trascina il cursore. Questa operazione sposta l'inquadratura e il suo punto di riferimento dell'inquadratura insieme alla linea visiva corrente.
   • Premere e tenere premuto il pulsante sinistro del mouse insieme ad F3 mentre si trascina il mouse con il comando Zoom attivo. Questa operazione sposta l'inquadratura e il suo punto di riferimento dell'inquadratura insieme alla linea visiva corrente.
   • Con il comando Pan attivo, premere MAIUSC+F2 e tenere premuto il pulsante sinistro del mouse mentre si trascina il cursore. In questo modo l'inquadratura gira per modificare la linea visiva.

Impostazione della distorsione

• Premere MAIUSC + CTRL+F3.

  Regolare la posizione dell'inquadratura e la lunghezza della focale dell'obiettivo contemporaneamente. Ad esempio, per una vista o una traiettoria vista specifica, utilizzare un angolo della lente più ampio, se necessario.
