Come modificare una nota relativa ad un foro
È possibile modificare il testo, le quote o i simboli in base alle esigenze.
Nella finestra grafica fare clic con il pulsante destro del mouse sulla nota relativa al foro e selezionare Modifica nota relativa al foro dal menu visualizzato.
Nella finestra di dialogo Modifica nota relativa al foro modificare il testo e altre proprietà della nota relativa al foro:
- Selezionare Usa impostazioni di default per impostare il formato della nota relativa al foro di default.
- Facoltativamente, selezionare Foro prefilettatura per visualizzare il formato di default della nota relativa al foro prefilettatura in Modifica campo.
- Selezionare Unità parte per usare le unità del modello. Rimuovere il segno di spunta per usare le unità di misura specificate dallo stile di quota.
- Se necessario, aggiungere un testo impilato. Per ulteriori informazioni, vedere Come impilare il testo in un disegno. Immettere una sequenza di impilamento corretta, selezionarla, fare clic con il pulsante destro del mouse e scegliere Impilamento. Se è abilitato l'impilamento automatico, i numeri frazionari con un attivatore di impilamento valido seguito da un carattere neutro vengono impilati automaticamente durante l'immissione.
- Per aggiungere informazioni sulla tolleranza a valori inclusi nella nota relativa al foro o per sostituire le impostazioni di precisione, fare clic su Impostazioni precisione/tolleranza.
- Per creare una configurazione personalizzata della nota di quantità (proprietà QTYNOTE), fare clic su Modifica nota di quantità.
Modificare il testo della nota relativa al foro nel campo di modifica. Nella sezione Valori e simboli, fare clic su un valore o un simbolo per aggiungere la proprietà corrispondente al testo della nota relativa al foro.
Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo Modifica nota relativa al foro.
Procedura per nascondere i valori in una nota foro o filettatura
È possibile nascondere le quote di una nota relativa al foro e qualsiasi altro simbolo, valore e testo aggiunto alla nota dallo stile di quota.
Nella finestra grafica, fare clic con il pulsante destro del mouse sulla nota relativa al foro e selezionare Nascondi valore dal menu.
Per ripristinare la visibilità, fare clic con il pulsante destro del mouse sulla nota relativa al foro e togliere il segno di spunta dalla casella Nascondi valore.
Per visualizzare o nascondere la quotatura ad unità alternative
Le note foro possono visualizzare i valori di quota sia con le unità di misura primarie sia con le unità alternative. Modificare lo stile di quota per cambiare le impostazioni.

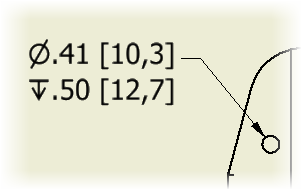

Selezionare l'opzione Raggruppa insieme valori doppi per utilizzare il posizionamento adiacente di quote doppie all'interno di note foro.
Modifica della serie e della forma dei fori per una nota DIN
Se lo stile standard della nota relativa al foro è DIN e sono state usate dimensioni di elementi di fissaggio standard per aggiungere fori lamati o svasati al modello, le note relative ai fori comprendono informazioni sulla serie e sulla forma dei fori. È possibile modificare la serie e la forma dei fori.
Nella finestra grafica, fare clic con il pulsante destro del mouse sulla nota relativa al foro, quindi selezionare Forma foro o Serie foro dal menu.
Fare clic sulla forma o sulla serie per selezionarla.
