Come aggiungere linee d'asse automatiche ad una vista del disegno

Novità: 2021

Il funzionamento di default della linea d'asse viene definito dalla scheda Disegno della finestra di dialogo Opzioni documento.

Come configurare la linea d'asse per una vista singola

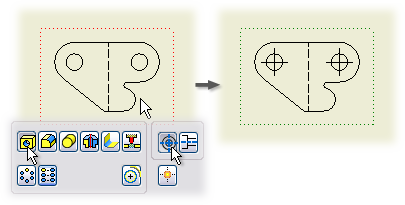

1. Nella barra multifunzione, fare clic su scheda Annotazione gruppo della barra multifunzione Simboli Linee d'asse, quindi selezionare una vista.

   Nota: Il comando Linee d'asse automatiche è disponibile solo quando tutte le selezioni sono valide per la creazione di linee d'asse automatiche. Le linee d'asse automatiche non possono essere create in viste di disegno raster.

2. Nella finestra di dialogo Linee d'asse automatiche, selezionare le lavorazioni a cui applicare le linee d'asse.

3. Impostare la proiezione Normale o Parallela.

4. Impostare i limiti delle lavorazioni da contrassegnare con le linee d'asse automatiche:

   • Nella casella Soglia raggio, immettere il raggio minimo e massimo per escludere gli elementi non inclusi nell'intervallo.
   • Nella casella Soglia angolo arco, immettere l'angolo minimo per escludere gli elementi con un angolo più piccolo.
