Come tagliare o interrompere le facce intersecanti (correzione e costruzione)

Utilizzare Interseca facce per tagliare o interrompere le facce di intersezione. Utilizzare questa funzione insieme ad Estendi facce, per verificare che le facce si intersechino.

1. Aprire un file contenente superfici e accedere all'ambiente di riparazione o costruzione.

2. Nella barra multifunzione, effettuare una delle seguenti operazioni:

   • Fare clic su scheda Correggi gruppo Modifica Interseca facce.
   • Fare clic su scheda Costruzione gruppo Superficie Interseca facce.

3. Scegliere uno dei seguenti metodi per selezionare le superfici:

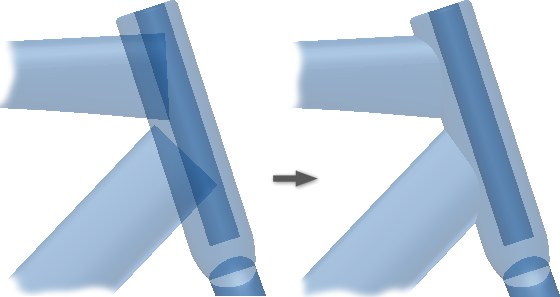

   • Taglia. Fare clic su Taglia, quindi selezionare due superfici intersecanti, accertandosi di selezionare l'area che si desidera conservare. Le superfici verranno tagliate all'intersezione.
   • Interrompi. Fare clic su Interrompi, quindi selezionare due superfici intersecanti. Le superfici verranno divise all'intersezione. Tutto sarà memorizzato nello stesso gruppo browser.
   Nota: Se le superfici che si intersecano sono più di due, ne verranno tagliate solo due alla volta.

4. Continuare a fare clic su Taglia o Interrompi, e selezionare le superfici nella finestra grafica.

5. Una volta terminata l'operazione, fare clic su Fatto.
