Informazioni utili su AnyCAD Revit

Viene descritto il modo consigliato per importare correttamente i modelli di Revit in Inventor.

Novità: 2021

Ridurre al minimo il numero di elementi da importare

I file Revit possono essere molto grandi. È probabile che non si desideri importare un intero edificio. Occorre invece importare solo gli elementi di Revit da cui dipendono altri componenti di Inventor e magari alcuni altri elementi per il contesto visivo. "Dipendenza" significa che si fa riferimento a tale elemento da un nuovo componente di Inventor che si sta creando, ad esempio, proiettando la geometria dell'elemento in uno schizzo del nuovo componente. Oppure, vincolando un nuovo componente ad una faccia dell'elemento di Revit importato. È probabile che il numero di elementi di questo tipo rispetto al numero totale di elementi nell'edificio sarà molto limitato.

Come ridurre al minimo il numero di elementi

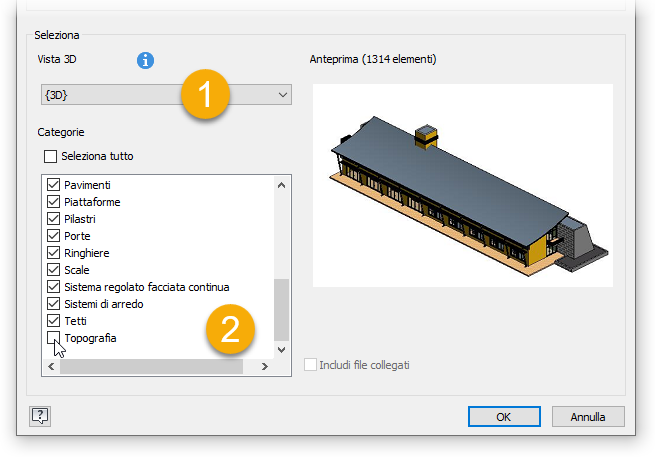

Controllare il numero di elementi selezionando una vista 3D di Revit appropriata durante il processo di importazione.

1. Le viste 3D di Revit vengono create dall'utente Revit per soddisfare i requisiti e le esigenze di visualizzazione. Non possono essere definite da Inventor né la loro definizione può essere modificata da Inventor. La vista da importare viene scelta tra quelle disponibili. Solo gli elementi visibili vengono importati.
2. Una volta selezionata la vista, è possibile perfezionare ulteriormente l'importazione utilizzando Scelta categorie. Selezionare solo le categorie richieste come riferimenti. La finestra di dialogo Importa di Inventor visualizza il numero di elementi visibili per la vista selezionata, ma questo numero fornisce solo un'idea approssimativa del suo valore in Inventor.

Suggerimento

Insieme all'utente Revit occorre discutere il progetto o la progettazione per determinare il numero più piccolo di elementi necessari per completare la progettazione. In genere, è necessario disporre di elementi con interfacce dirette alla progettazione e, verosimilmente, alcuni altri elementi per la visualizzazione del contesto.

Cose importanti da ricordare

Di seguito sono riportati alcuni punti da ricordare quando si discute con il fornitore di dati di Revit:

• Per ottenere prestazioni ottimali, i file di Revit devono essere aggiornati all'ultima versione di Revit
• Le viste 3D di Revit devono essere definite in anticipo in Revit
• In Inventor vengono importati solo gli elementi visibili di Revit
• Descrivere lo scopo del progetto, l'utente Revit potrebbe essere in grado di consigliarvi l'orientamento e gli elementi in conflitto
• Definire i dati necessari per progettare l'interfaccia con i dati di Revit, ad esempio la posizione di montaggio, l'orientamento nell'edificio, l'accesso a sistemi quali impianti elettrici, idraulici e HVAC
• Assegnare un nome alla vista 3D per trovarla facilmente nell'elenco
