Come separare le lavorazioni in lamiera

La progettazione di alcune parti in lamiera create da schizzi con profili chiusi, come forme transitorie generate mediante l'opzione Tramoggia, richiede una separazione per l'appiattimento.

Anche una lavorazione di taglio può creare questo gioco, ma la lavorazione Separazione dispone di spigoli perpendicolari alla superficie di taglio e diverse opzioni per semplificare la creazione delle lavorazioni.

È possibile creare separazioni in tre modi:

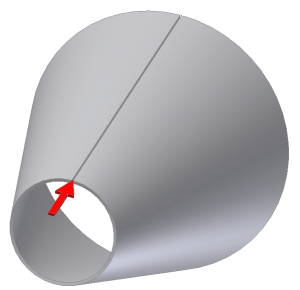

• Una separazione con punto singolo utilizza un punto singolo sullo spigolo di una superficie. Il punto selezionato può essere un punto medio su uno spigolo, un punto finale sul vertice di una faccia, un punto di riferimento o un punto di schizzo di uno schizzo creato in precedenza.

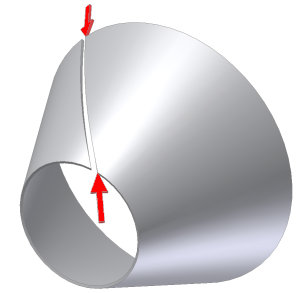

• Una separazione da punto a punto utilizza punti sui lati opposti della faccia per definire la posizione iniziale e finale della separazione. I due punti possono essere punti di riferimento, punti medi sugli spigoli della faccia, punti finali sui vertici della faccia o punti dello schizzo di uno schizzo creato in precedenza.



• Una separazione con estensioni della faccia rimuove le facce intere selezionate, in genere una faccia della piega. È anche possibile utilizzare una lavorazione di tipo Separazione con estensioni della faccia per rimuovere la faccia di una piccola piega formatasi in seguito alla creazione di una tramoggia mediante pressa piegatrice.



È possibile posizionare una lavorazione Separazione in qualsiasi punto della cronologia delle lavorazioni. Un singolo modello in lamiera può contenere più lavorazioni Separazione.

Le etichette che vengono visualizzate nella finestra di dialogo Separazione variano a seconda del tipo di separazione specificato.

1. Nella barra multifunzione, fare clic su scheda Lamiera gruppo Modifica Separazione .
2. Nella finestra di dialogo Separazione, elenco a discesa Tipo di separazione, specificare come creare la separazione.
   • Punto singolo. Crea una separazione da un unico punto selezionato.
   • Da punto a punto. Crea una separazione da un punto iniziale e finale selezionato.
   • Estensioni faccia. Rimuove la faccia selezionata per definire una separazione.
3. Utilizzare Faccia separazione per selezionare la faccia del modello in lamiera da separare.
4. Per le separazioni con punto singolo o da punto a punto, effettuare una delle seguenti operazioni:
   • Per una separazione con punto singolo, utilizzare Punto separazione, quindi selezionare il punto che definisce la posizione della separazione.
   • Per una separazione da punto a punto, utilizzare Punto iniziale per selezionare il punto di inizio, quindi utilizzare Punto finale per specificare il punto finale della separazione.
5. (Facoltativo) Per una separazione con punto singolo o da punto a punto, nel campo Valore gioco, immettere un valore diverso da DimensioneGioco.
6. (Facoltativo) Per una separazione con punto singolo o da punto a punto, specificare se si desidera posizionare il gioco della separazione sul punto selezionato o con uno sfalsamento verso destra o verso sinistra.
   • Inverti lato o . Esegue l'offset del gioco della separazione sul lato opposto del punto selezionato.
   • Entrambi i lati . Esegue l'offset del gioco della separazione su entrambi i lati del punto selezionato.
