Come utilizzare il Browser del catalogo elettrico nell'ambiente di Cavi e cablaggi

Inserimento di una parte nell'ambiente di Cavi e cablaggi

1. Aprire l'assieme Cavi e cablaggi.

2. Fare clic sulla scheda Assembla gruppo Inizia Cavi e cablaggi.

3. Fare clic sulla scheda Cavi e cablaggi gruppo Gestione Importa dati cablaggio.

4. Individuare un file XML esportato da AutoCAD Electrical.

5. Espandere Parti elettriche e selezionare una parte elettrica nella finestra di dialogo Dati di cablaggio importati.

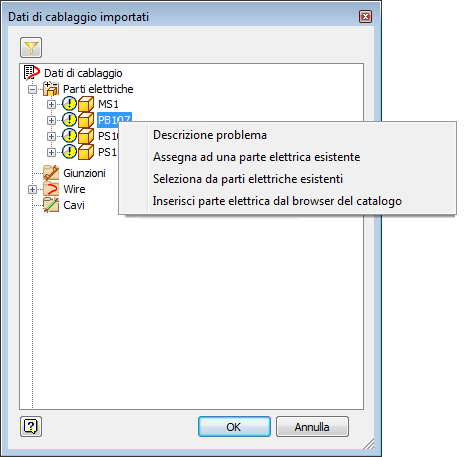

6. Fare clic con il pulsante destro del mouse e selezionare Inserisci parte elettrica dal browser del catalogo.

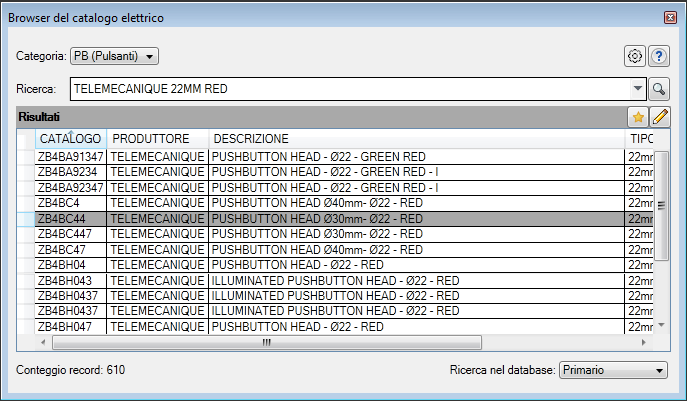

   Se la parte è associata ad un catalogo, il valore di catalogo viene preselezionato nel Browser del catalogo elettrico.



7. Fare clic sul valore di catalogo nel riquadro dei risultati; viene visualizzata una piccola tavolozza. Se ci sono parti associate al valore di catalogo, vengono visualizzate nella tavolozza.

8. Eseguire una delle seguenti operazioni:

   • Fare clic su una parte nella tavolozza piccola.

   • Se la parte desiderata non è disponibile nella tavolozza, individuare la parte sul disco.



   Nota: È possibile fare doppio clic sulla riga nel riquadro dei risultati per inserire la parte di default, o l'unica parte, associata al valore di catalogo.

9. Se la parte non è già associata al valore di catalogo, selezionare se si desidera mappare il simbolo.



10. Selezionare un punto di inserimento.

11. Ripetere l'operazione per ogni componente che si desidera inserire dai dati di Cavi e cablaggi importati.

Inserimento di una parte e assegnazione come parte di Cavi e cablaggi elettrici

1. Se il Browser del catalogo di Electrical non è aperto, fare clic sulla scheda Assieme gruppo Componente menu a discesa Posiziona Browser del catalogo di Electrical.

2. Selezionare la categoria per il tipo di parte che si desidera inserire.

3. Immettere un criterio di ricerca e fare clic su .



4. Fare clic sul valore di catalogo nel Browser del catalogo elettrico; viene visualizzata una piccola tavolozza. Se ci sono parti associate al valore di catalogo, vengono visualizzate nella tavolozza.

5. Eseguire una delle seguenti operazioni:

   • Fare clic su una parte nella tavolozza piccola.

   • Se la parte desiderata non è disponibile nella tavolozza, individuare la parte sul disco.



     Nota: È possibile fare doppio clic sulla riga nel riquadro dei risultati per inserire la parte di default, o l'unica parte, associata al valore di catalogo.

6. Se la parte non è già associata al valore di catalogo, selezionare se si desidera mappare il simbolo.



7. Selezionare un punto di inserimento. 1. Fare clic sulla scheda Ambienti gruppo Inizia Cavi e cablaggi.

8. Fare clic sulla scheda Cavi e cablaggigruppo GestioneImporta dati cablaggio.

9. Individuare un file XML esportato da AutoCAD Electrical.

10. Selezionare una parte elettrica nella finestra di dialogo Dati di cablaggio importati.

11. Fare clic con il pulsante destro del mouse e selezionare Assegna ad una parte elettrica esistente.



12. Selezionare la parte inserita in precedenza.

    Nota: Una parte deve disporre di pin definiti prima che possa essere utilizzata nell'ambiente Cavi e cablaggi.
