Progettazione di molle a compressione

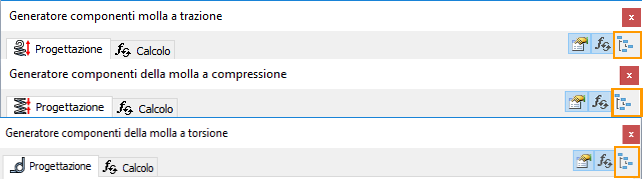

Per default, le parti vengono create al livello principale dell'assieme . Per creare parti in un sottoassieme, fare clic sul pulsante di attivazione/disattivazione.

Inserimento di molle a compressione


  1. Nella barra multifunzione, fare clic sulla scheda Progettazione gruppo Molla Compressione.
  2. Nella scheda Progettazione:
    • specificare l'asse e il piano iniziale sui quali posizionare la molla a compressione.
    • Immettere altri valori di progettazione, ad esempio, il diametro del wire.
  3. Fare clic su Calcola per eseguire il calcolo.
  4. I risultati del calcolo vengono visualizzati nella sezione Risultati. I valori che causano un calcolo errato sono visualizzati in rosso (il loro valore non corrisponde agli altri valori inseriti o ai criteri di calcolo). La descrizione del calcolo è riportata nella sezione Riepilogo dei messaggi visualizzata facendo clic sulle virgolette angolari sul lato inferiore destro delle schede Progetto e Calcolo.
  5. Fare clic su OK per inserire una molla nell'assieme di Autodesk Inventor.
Nota: È possibile passare alla scheda Calcolo per immettere i valori del calcolo. Selezionare, ad esempio, il tipo di calcolo della resistenza e impostare i carichi e il materiale della molla.
Suggerimento: Fare clic su Risultati per visualizzare il rapporto in formato HTML.

Calcolo delle molle a compressione

La scheda Calcolo del Generatore molle a compressione consente di progettare una molla personalizzata e calcolare le caratteristiche della molla.


  1. Nella barra multifunzione, fare clic sulla scheda Progettazione gruppo Molla Compressione.
  2. Nella scheda Progettazione:
    • specificare l'asse e il piano iniziale sui quali posizionare la molla a compressione.
    • Immettere i valori di progettazione, ad esempio, il diametro del wire.
  3. Passare alla scheda Calcolo per immettere i valori personalizzati. Selezionare, ad esempio, il tipo di calcolo della resistenza e impostare i carichi e il materiale della molla.
    Nota: Fare clic su Altro nell'angolo in basso a destra per visualizzare opzioni aggiuntive per la progettazione della molla.
  4. Fare clic su Calcola per eseguire il calcolo.
  5. I risultati del calcolo vengono visualizzati nella sezione Risultati. I valori che causano un calcolo errato sono visualizzati in rosso (il loro valore non corrisponde agli altri valori inseriti o ai criteri di calcolo). La descrizione del calcolo è riportata nella sezione Riepilogo dei messaggi visualizzata facendo clic sulle virgolette angolari sul lato inferiore destro delle schede Progetto e Calcolo.
  6. Fare clic su OK per inserire una molla nell'assieme di Autodesk Inventor.
Suggerimento: Fare clic su Risultati per visualizzare il rapporto in formato HTML.

Modifica delle molle utilizzando il Generatore molle a compressione


  1. Aprire l'assieme di Autodesk Inventor in cui è già stata inserita la molla a compressione di Design Accelerator.
  2. Selezionare la molla a compressione, fare clic con il pulsante destro del mouse per visualizzare il menu contestuale e selezionare il comando Modifica utilizzando Design Accelerator.
  3. Modifica della molla a compressione. È possibile cambiare il tipo di carico, sostituire il materiale della molla o modificare le dimensioni della molla. Se si modificano i valori di calcolo, fare clic su Calcola per visualizzare la verifica della resistenza. I risultati del calcolo vengono visualizzati nella sezione Risultati. I valori che causano un calcolo errato sono visualizzati in rosso. Il loro valore non corrisponde agli altri valori inseriti o ai criteri di calcolo. I rapporti del calcolo vengono visualizzati nella sezione Riepilogo dei messaggi.
  4. Fare clic su OK.
Pagina principale: Generatore componenti della molla a compressione
