Come creare un sistema di coordinate utente (UCS)

È possibile definire diversi sistemi di coordinate utente (UCS) in Autodesk Inventor.

È possibile selezionare un UCS durante la preparazione dei dati per l'esportazione utilizzando Posizionamento o Proprietà autore. In questo modo è possibile avere la certezza che il modello venga importato con l'orientamento corretto nell'applicazione di destinazione.

Posizionamento di un UCS

In un modello aperto, nell'ambiente Contenuto BIM:

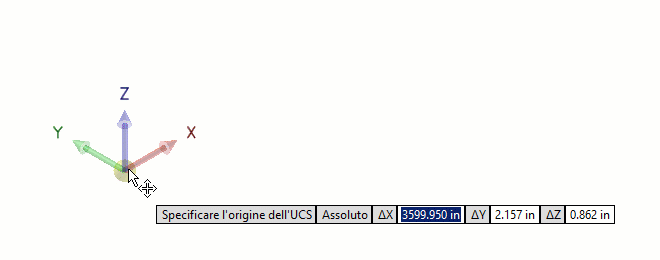

1. Nella barra multifunzione, nel gruppo Sistema di coordinate, fare clic su UCS .
2. Fare clic e trascinare un asse per ruotare il sistema UCS attorno ad esso.
3. Fare clic e trascinare una punta freccia per spostare il sistema UCS in una direzione lineare.
4. Fare clic e trascinare la sfera, in corrispondenza dell'intersezione degli assi, per riposizionare l'UCS nello spazio 3D.
5. Facoltativamente, in qualsiasi momento durante il processo è possibile immettere coordinate X, Y e Z assolute.
6. Una volta pronti, fare clic con il pulsante destro del mouse e selezionare Fine. L'UCS definisce sei parametri per i valori di posizione e rotazione utilizzati per il posizionamento.
