È possibile visualizzare le proprietà di quota altimetrica per gli elementi MEP.
Per gli elementi MEP sono disponibili i seguenti parametri di quota altimetrica: condotti, tubazioni, passerelle, tubi protettivi, condotti di fabbricazione, tubazioni di fabbricazione, canaline di fabbricazione. Tutti i parametri possono essere etichettati e inseriti in abachi, ad eccezione dei parametri di quota altimetrica basati su punti che possono essere etichettati ma non inclusi in abachi.

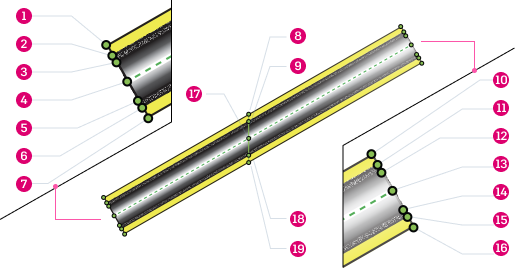

| Parametro | Descrizione |
|---|---|
| Vincoli | |
 Quota altimetrica parte superiore dell'isolamento estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della parte superiore dell'isolamento all'estremità inferiore. |
 Quota altimetrica parte superiore estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della parte superiore dell'estremità inferiore. |
 Quota altimetrica parte interna estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della parte superiore interna all'estremità inferiore della tubazione. |
 Quota altimetrica linea d'asse estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della linea d'asse dell'estremità inferiore. |
 Quota altimetrica fondo estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della base interna all'estremità inferiore della tubazione. |
 Quota altimetrica parte inferiore estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della parte inferiore dell'estremità inferiore. |
 Quota altimetrica parte inferiore dell'isolamento estremità inferiore
|
Definisce la quota altimetrica in corrispondenza della parte inferiore dell'isolamento all'estremità inferiore. |
 Quota altimetrica parte superiore dell'isolamento punto
|
Definisce la quota altimetrica nella parte superiore dell'isolamento. |
 Quota altimetrica superiore punto
|
Definisce la quota altimetrica nella parte superiore. |
 Quota altimetrica parte superiore dell'isolamento estremità superiore
|
Definisce la quota altimetrica in corrispondenza della parte superiore dell'isolamento all'estremità superiore. |
 Quota altimetrica parte superiore estremità superiore
|
Definisce la quota altimetrica in corrispondenza della parte superiore dell'estremità superiore. |
 Quota altimetrica parte interna estremità superiore
|
Definisce la quota altimetrica in corrispondenza della parte superiore interna all'estremità superiore della tubazione. |
 Quota altimetrica linea d'asse estremità superiore
|
Definisce la quota altimetrica della linea d'asse dell'estremità superiore. |
 Quota altimetrica fondo estremità superiore
|
Definisce la quota altimetrica in corrispondenza della base interna all'estremità superiore della tubazione. |
 Quota altimetrica parte inferiore estremità superiore
|
Definisce la quota altimetrica in corrispondenza della parte inferiore dell'estremità superiore. |
 Quota altimetrica parte inferiore dell'isolamento estremità superiore
|
Definisce la quota altimetrica in corrispondenza della parte inferiore dell'isolamento all'estremità superiore. |
 Quota altimetrica linea d'asse punto
|
Definisce la quota altimetrica in corrispondenza della linea d'asse. |
 Quota altimetrica inferiore punto
|
Definisce la quota altimetrica nella parte inferiore. |
 Quota altimetrica parte inferiore dell'isolamento punto
|
Definisce la quota altimetrica nella parte inferiore dell'isolamento. |
