È possibile posizionare l'armatura con pieghe e ganci ruotati 3D o ruotare le pieghe o i ganci delle barre esistenti. Quando si ruotano i ganci o le pieghe alle estremità dell'armatura, viene creata una forma dell'armatura 3D, se i segmenti della barra, del gancio e della piega non si trovano più sullo stesso piano.
La forma della barra verrà abbinata ad una forma esistente con una rotazione simile oppure verrà creata una nuova forma con diversi intervalli di rotazione dei ganci. Le barre di forma libera possono inoltre corrispondere alle forme dell'armatura con pieghe/ganci ruotati, garantendo l'estrazione dei dati di fabbricazione per tali barre.
- Nella scheda Struttura
gruppo Rinforzo fare clic sulla freccia e selezionare Impostazioni armatura.
- Nella finestra di dialogo Impostazioni armatura Impostazioni generali di rinforzo, selezionare la casella di controllo Includi ganci nella definizione della forma dell'armatura.
Queste forme 3D e le barre multiplanari esistenti vengono visualizzate nelle viste piane e assonometriche, nel browser delle forme dell'armatura o quando si modifica la forma di una barra esistente.
È possibile scegliere la forma desiderata durante il posizionamento dell'armatura, nonché il momento in cui modificare la forma di una barra esistente.
Rotazione di ganci o pieghe, forme dell'armatura e numerazione
La rotazione di ganci e pieghe viene presa in considerazione quando si definisce una forma dell'armatura. A tale scopo, i ganci devono essere inclusi nella definizione della forma dell'armatura, attivando o disattivando l'opzione in Impostazioni armatura, mentre le pieghe definiscono sempre la forma dell'armatura.
La numerazione dell'armatura confronta la forma dell'armatura, le lunghezze dei segmenti e la rotazione del gancio o della piega per determinare il numero di ogni barra.
Nel semplice caso di una barra diritta, le rotazioni identiche conservano i ganci/le pieghe nello stesso piano e vengono abbinati ad una forma dell'armatura con rotazione di 0 gradi (forme standard nella libreria).
Se i ganci o le pieghe hanno rotazioni diverse, ossia non si trovano sullo stesso piano, viene creata una nuova forma per ogni intervallo di 15 gradi.
Nel seguente esempio, le due barre hanno la stessa forma dell'armatura, in quanto l'angolo di rotazione del gancio all'inizio si trova nello stesso intervallo di 15 gradi. I numeri dell'armatura sono diversi in quanto le rotazioni dei ganci sono diverse (40 e 45 gradi).
 |
 |
 |
 |
|
| Numero armatura | 1 | 1 | 3 | 4 |
| Forma | 02 | 02 | Forma di armatura 1 | Forma di armatura 1 |
| Rotazione gancio all'inizio | 0° | 230° | 40° | 45° |
| Rotazione gancio alla fine | 0° | 230° | 90° | 90° |
Sostituzione della lunghezza dei ganci o delle pieghe per istanza
Attivare l'opzione Sostituisci lunghezza ganci o Sostituisci lunghezza piega nella tavolozza Proprietà o in un abaco delle armature per modificare le lunghezze dei ganci o delle pieghe direttamente per ogni istanza di armatura. Questa opzione è applicabile a qualsiasi armatura con ganci e pieghe richiede che la lunghezza dei ganci o delle pieghe venga assegnata ad un parametro di forma dell'armatura.

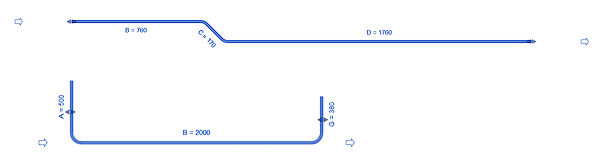

È possibile modificare le lunghezze dei segmenti nella tavolozza Proprietà, in un abaco o direttamente nell'area di disegno facendo clic su uno qualsiasi dei valori.

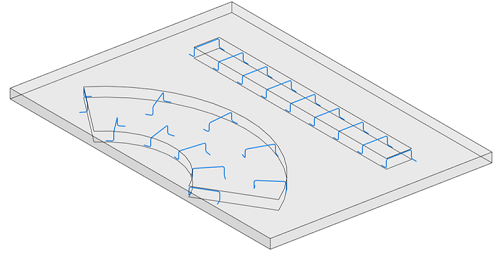

Armatura su percorso e ganci 3D
Utilizzare le forme dell'armatura con ganci 3D all'interno dell'armatura su percorso per distribuire i supporti in tondini dell'armatura nel progetto.

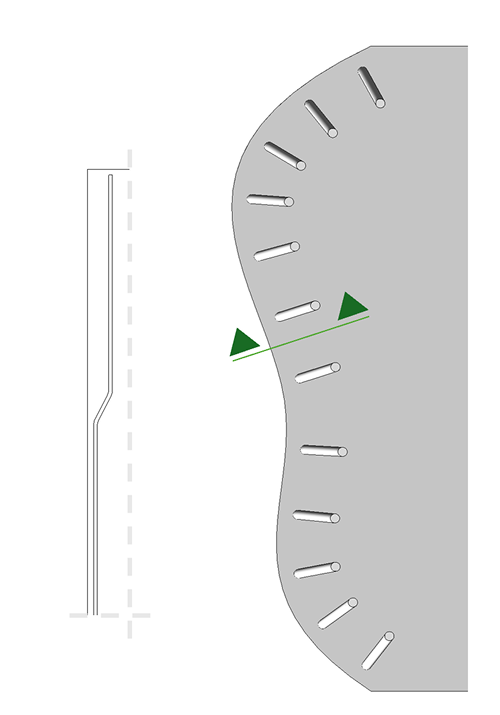

Rotazione della piega o del gancio dell'armatura a forma libera
