Modifica di una piega dell'armatura

Durante il disegno o la modifica dell'armatura è possibile regolare manualmente la rotazione e l'orientamento della piega dell'armatura.

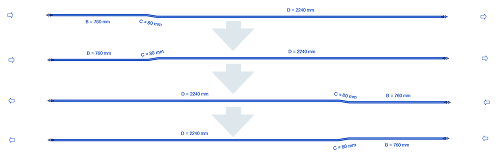

1. Spostare la piega. Selezionare l'armatura.

2. Premere la BARRA SPAZIATRICE per ruotare l'orientamento della forma dell'armatura e della piega.

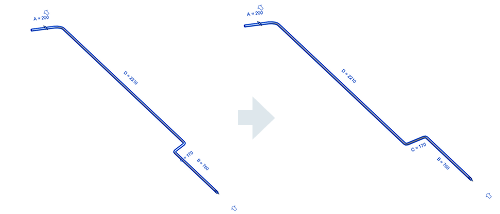

3. Invertire l'orientamento della piega. Selezionare l'armatura.

4. Fare clic sulla scheda Modifica | Armatura strutturalegruppo Modalità (Modifica disegno).

5. Fare clic su per invertire l'orientamento della piega.

6. Per visualizzare l'orientamento della piega, fare clic sul Modifica | Armatura strutturalescheda Modifica disegno armaturagruppo Modalità (Termina modalità di modifica).

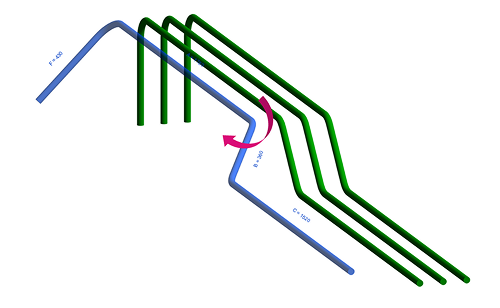

7. Ruotare le pieghe. Selezionare l'armatura.
8. Nella tavolozza Proprietà, modificare i parametri Rotazione all'inizio e/o Rotazione alla fine.

9. Fare clic sulla scheda Modifica | Armatura strutturalegruppo Modalità (Modifica disegno). Nella tavolozza Proprietà, modificare i parametri Rotazione all'inizio e/o Rotazione alla fine.
10. Fare clic sulla scheda Modifica | Armatura strutturalegruppo Modalità (Modifica famiglia). Fare clic sulla scheda Modificagruppo Proprietà (Tipi di famiglia). Nella finestra di dialogo Parametri di forma dell'armatura, modificare i parametri Rotazione all'inizio e/o Rotazione alla fine. In questo modo si modifica la rotazione delle pieghe o dei ganci per tutte le barre che utilizzano questa forma, una volta caricata nel progetto.

Suggerimento: È possibile utilizzare Modifica barre per ruotare solo alcune barre del gruppo, ad esempio le barre angolari in un pilastro.
