È possibile definire la lunghezza della piega per un tipo di armatura nella finestra di dialogo Lunghezza piega armatura.
Per accedere alla finestra di dialogo, fare clic sul pulsante Modifica accanto alla proprietà del tipo di armatura relativa alla lunghezza della piega. I diagrammi di tali parametri sono disponibili nelle immagini sotto la tabella riportata di seguito.
| Nome | Descrizione |
|---|---|
| Nome tipo di piega | Si tratta di un elenco autocompilato di tipi di pieghe dell'armatura definiti nel progetto. |
| Calcolo automatico | Deselezionare questa casella di controllo per sostituire il calcolo automatico delle quote della piega e il diametro della barra per la lunghezza. |
| Inclinazione piega 1: | Visualizza l'inclinazione della piega, come definito nel tipo di piega. Deselezionare Calcolo automatico per sostituire questo valore per il tipo di armatura. |
| Lunghezza angolare | Visualizza la lunghezza inclinata della piega. |
| Lunghezza diritta | Visualizza la lunghezza dritta della piega. |
| Offset piega | Visualizza l'offset della piega. Quando è selezionata l'opzione Calcolo automatico, Offset piega = Moltiplicatore offset piega * Diametro barra modello. |
| Lunghezza | Visualizza la lunghezza della piega. Quando è selezionata l'opzione Calcolo automatico, Lunghezza = Moltiplicatore lunghezza * Diametro barra. |

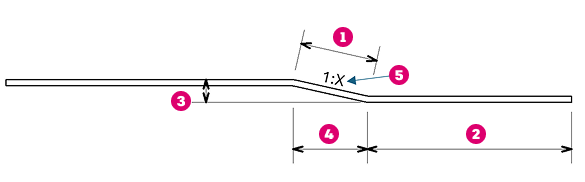

Lunghezza inclinata piega
Lunghezza piega
Offset piega
Lunghezza dritta piega
Inclinazione piega 1:X
