È possibile aggiungere annotazioni alla regione su cui si estende l'armatura su percorso utilizzando simboli ed etichette personalizzati in cui vengono fornite informazioni sul tipo di armatura e dettagli specifici relativi al contorno.

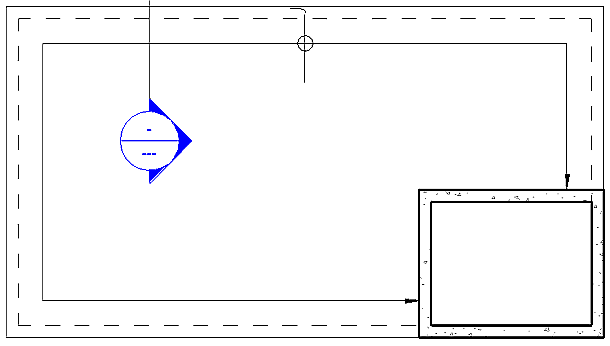

Collocare un simbolo di armatura su percorso
- Fare clic sulla scheda Annota
gruppo Simbolo
(Simbolo armatura su percorso).
Nota: Se nel progetto non sono inclusi simboli di armatura, è possibile caricarli dalla libreria. - (Facoltativo) Per posizionare automaticamente l'etichetta, fare clic sulla scheda Annotagruppo Simbolo (Simbolo armatura su percorso)
(Posizionamento automatico). Il primo clic sull'armatura su percorso posiziona automaticamente l'etichetta al centro della stessa.
- Per posizionare manualmente l'etichetta, disattivare Posizionamento automatico, fare clic una volta per selezionare l'armatura su percorso, quindi fare nuovamente clic per posizionare l'etichetta.

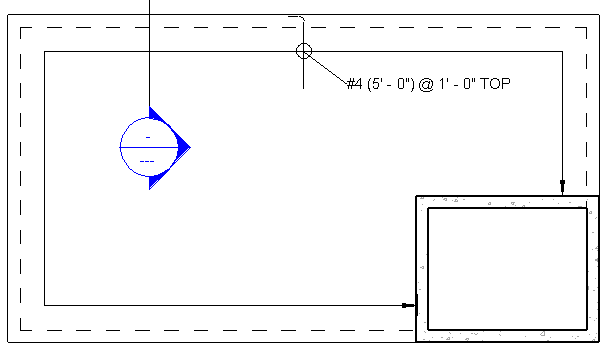

Collocare un'etichetta di armatura su percorso
- Selezionare la scheda Annotagruppo Etichetta
(Etichetta per categoria).
Nota: Se nel progetto non sono incluse etichette di armatura, è possibile caricarle dalla Libreria. - Per posizionare l'etichetta, selezionare l'armatura su percorso.
- Premere ESC per uscire dallo strumento Etichetta.
