Identificazione delle interferenze con il toolkit di valutazione modello
Nei passaggi riportati di seguito ci concentreremo sulle interferenze nel modello. Due parti interferenti diventeranno tre parti quando vengono importate in Autodesk® CFD, il volume dell'interferenza diventerà il suo volume. Queste parti aggiuntive possono creare confusione durante l'elaborazione preliminare e causare errori della mesh.
Nota Inoltre, a causa delle interferenze, l'importazione della geometria da alcuni strumenti CAD potrebbe non riuscire.
Selezionare Interferenze dal metodo preferito (barra multifunzione, menu a discesa o menu contestuale tramite tasto destro del mouse).
Selezionare la Parte primaria.

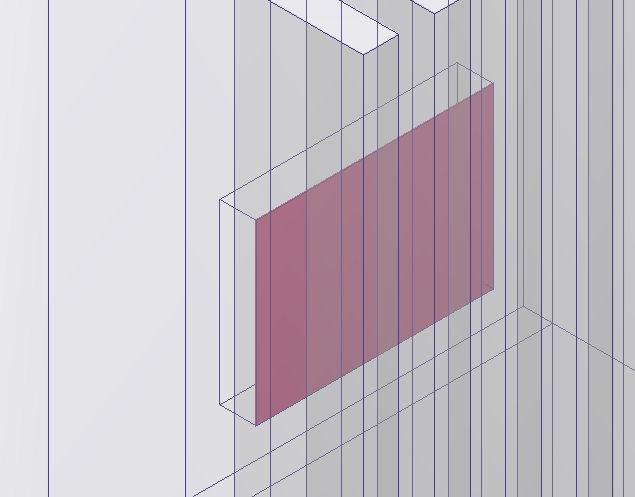

Nota Vediamo solo una piccola interferenza tra un chip e l'alloggiamento.
Ulteriori informazioni sulle interferenze nel toolkit di valutazione modello.
