Identificazione di spazi di piccole dimensioni con il toolkit di valutazione modello
Nei passaggi riportati di seguito ci concentreremo sui piccoli spazi nel modello. I piccoli spazi involontari possono causare elementi mesh con imperfezioni, errori della mesh e volumi di fluido che non vengono creati. Questi effetti possono causare tempi di esecuzione più lunghi e possono essere difficili da risolvere.

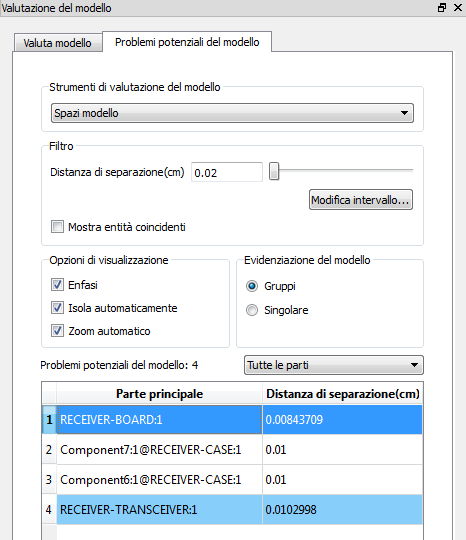

Selezionare Spazi modello utilizzando il metodo preferito (barra multifunzione, menu a discesa o menu contestuale tramite tasto destro del mouse).
Selezionare nell'elenco la parte RECEIVER-BOARD:1.

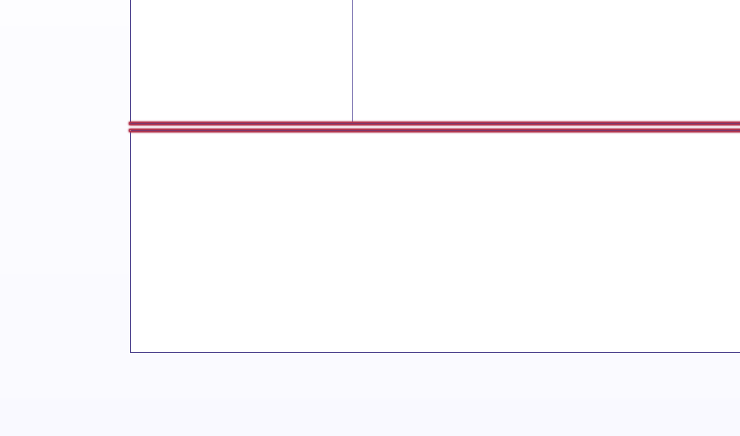

Nota Notare che il piccolo smusso separa la scheda e il chip. Gli errori della mesh possono verificarsi in spazi di piccole dimensioni come questo.
Selezionare una delle linee dell'altra parte primaria che si trova a una distanza di separazione di 0,01.
Nota Questa immagine mostra che l'alloggiamento non coincide correttamente. I piccoli spazi tra queste due parti provoca un errore quando si genera il volume fluido. Qui, il modello viene mostrato ingrandito e orientato verso la vista inferiore.
