Opzioni di pubblicazione
Quando un file CAD viene archiviato nel Vault, il client di Vault pubblica un file di visualizzazione. Le opzioni di pubblicazione consentono di specificare la modalità di pubblicazione dei file di visualizzazione per ogni applicazione CAD.
Nota: Questa funzionalità è disponibile solo per gli utenti che dispongono di privilegi amministrativi.
È possibile specificare opzioni per ciascuna delle seguenti applicazioni CAD:
2D Inventor
3D Inventor
Tutte le applicazioni AutoCAD
Nota: Questa impostazione è disponibile solo per le opzioni condivise da tutte le applicazioni AutoCAD. Se un'impostazione non è condivisa da tutte le applicazioni CAD, non viene visualizzata.
Solo AutoCAD
Solo AutoCAD Mechanical
Solo AutoCAD Electrical
Opzioni di Inventor 2D
Nella tabella seguente vengono descritte le opzioni di pubblicazione disponibili per 2D Inventor. È possibile che alcune opzioni siano disponibili solo per una specifica versione di Inventor.
Opzione | Descrizione |
Tutti i fogli | Se attivata, crea tutti i fogli nel file IDW. In caso contrario, crea solo il foglio corrente. |
Visualizza nel visualizzatore | Visualizza il file di visualizzazione creato nel visualizzatore. |
Tipo DWF | Specifica se il file creato è un file DWF o DWFx. |
Abilità modifica note di revisione | Consente di modificare le note di revisione in un file DWF. |
Abilita note di revisione | Consente di aggiungere note di revisione ad un file DWF. |
Abilita misura | Consente di misurare dati nel visualizzatore DWF. |
Abilita stampa | Consente di stampare dal visualizzatore DWF. |
Includi modello 3D | Include la versione 3D del modello nel file DWF. |
Includi proprietà vuote | Include proprietà con nessun valore nel file DWF. |
Sostituisci colori foglio | Se attivata, utilizza i valori definiti in Colore foglio rosso, Colore foglio verde e Colore foglio blu per colorare lo sfondo del file DWF. |
Modalità pubblicazione | Specifica la modalità utilizzata per pubblicare il file DWF. |
Colore foglio blu | Definisce la quantità di blu incluso nello sfondo. Il valore deve essere un numero intero compreso tra 0 e 255. |
Colore foglio verde | Definisce la quantità di verde incluso nello sfondo. Il valore deve essere un numero intero compreso tra 0 e 255. |
Colore foglio rosso | Definisce la quantità di rosso incluso nello sfondo. Il valore deve essere un numero intero compreso tra 0 e 255. |
Mostra fogli esclusi | Include i fogli per i quali è attivata l'opzione Non stampabile nel file DWF. |
| Includi tabelle fogli | Include le tabelle di fogli nel file DWF. |
Opzioni di Inventor 3D
Nella tabella seguente vengono descritte le opzioni di pubblicazione disponibili per 3D Inventor. È possibile che alcune opzioni siano disponibili solo per una specifica versione di Inventor.
Opzione | Descrizione |
Solo parti distinta componenti | Visualizza i dati della distinta componenti per tutte le parti in un formato non strutturato. |
Struttura distinta componenti | Visualizza i dati della distinta componenti di un assieme di parti e sottoassiemi in un formato strutturato. |
Proprietà componente | Include le informazioni sulle proprietà dei singoli componenti in un assieme. |
Visualizza nel visualizzatore | Visualizza il file DWF creato nel visualizzatore. |
Tipo DWF | Specifica se il file creato è un file DWF o DWFx. |
Abilità modifica note di revisione | Consente di modificare le note di revisione in un file DWF. |
Abilita note di revisione | Consente di aggiungere note di revisione ad un file DWF. |
Abilita misura | Consente di misurare dati nel visualizzatore DWF. |
Abilita stampa | Consente di stampare dal visualizzatore DWF. |
Qualità sfaccettature | Definisce la risoluzione del file DWF. |
Tutti i membri | Include tutti i membri di una iPart o un iAssembly nel file DWF. |
Includi animazioni | Include animazioni di una presentazione nel file DWF. |
Includi proprietà vuote | Include proprietà con nessun valore nel file DWF. |
Includi viste di disegno | Include tutte le viste di disegno nel file DWF. |
Includi rappresentazioni di posizione | Include tutte le rappresentazioni di posizione nel file DWF. |
Modalità assiemi di grandi dimensioni | Consente di migliorare le prestazioni e la stabilità del sistema durante l'elaborazione di assiemi di grandi dimensioni. Nota: L'utilizzo di questa modalità con assiemi più piccoli può comportare una degradazione delle prestazioni. Per stabilire quale modalità utilizzare, è necessario considerare le dimensioni degli assiemi, il numero di assiemi di grandi dimensioni e il tipo di dati negli assiemi. |
Proprietà di massa | Calcola e memorizza le proprietà fisiche del modello nel file DWF. |
Modalità pubblicazione | Specifica la modalità utilizzata per pubblicare il file DWF. |
Pubblica schermata | Genera una schermata di un disegno 3D e la pubblica come immagine appiattita nel file DWF. Non è possibile ruotare l'immagine o inserirvi delle note di revisione. Questa proprietà viene utilizzata in combinazione con la proprietà DPI schermata. |
DPI schermata | Determina la risoluzione, espressa con numeri interi, della schermata generata con la proprietà Pubblica schermata attivata. |
Modello piatto lamiera | Include il modello piatto lamiera nel file DWF. |
Informazioni stile lamiera | Include le informazioni sullo stile lamiera nel file DWF. |
Preparazione assieme saldato | Include informazioni sulla preparazione di assieme saldato 3D nel file DWF. |
Simboli assieme saldato | Include i simboli di assieme saldato 3D nel file DWF. |
Nota: Per default, le informazioni sulle proprietà e sulla distinta componenti vengono attivate per i file 3D di Inventor durante la creazione di un nuovo Vault.
Opzioni comuni di AutoCAD
Nella tabella seguente vengono descritte le opzioni di pubblicazione comuni a tutte le applicazioni AutoCAD.
Opzione | Descrizione |
Includi informazioni sui layer | Include le informazioni sui layer nel file DWF, in modo che i layer siano visibili. |
Inizializza scheletri | Inizializza gli scheletri nei file e ne assicura la conformità agli standard correnti. Questa proprietà è particolarmente importante nell'assicurare la conformità con file CAD meno recenti o quando vengono aggiunti file ad un Vault mediante Autoloader. |
Percorso file di registro | Specificare il percorso in cui si desidera memorizzare il file DWF. |
Etichetta di stampa su | Attiva la stampa di etichette e consente di posizionare un'etichetta su un angolo specifico di ogni disegno e/o di registrarla in un file. |
Usa impostazioni pagina del disegno utente | Ignora tutte le altre impostazioni nella finestra di dialogo Opzioni di pubblicazione e utilizza le impostazioni dell'applicazione di pubblicazione. |
Tipo di visualizzazione | Specifica se il file creato all'archiviazione è un file DWF o DWFx. |
Opzioni di AutoCAD
Nella tabella seguente vengono descritte le opzioni di pubblicazione per i prodotti verticali di AutoCAD. È possibile che alcune opzioni siano disponibili solo per una specifica applicazione AutoCAD (ad esempio AutoCAD Electrical).
Opzione | Descrizione |
Stampa centrata | Centra il disegno sulla pagina. |
Orientamento del disegno | Consente di impostare l'orientamento del disegno su Orizzontale o Verticale. |
Adatta al foglio | Adatta il disegno al foglio su cui viene stampato. |
Nascondi oggetti spazio carta | Nasconde gli oggetti nella finestra dello spazio carta. |
Includi scheletri | Include tutti gli scheletri nel file di visualizzazione. |
Includi spazio modello | Include lo spazio modello nel file di visualizzazione. |
Dimensioni foglio (unità inglesi) | Specifica le dimensioni del foglio in pollici. Immettere il nome interno (non il nome visualizzato) delle dimensioni del foglio definite nel file di configurazione di stampa (PC3). Ad esempio, per un foglio di 11 X 17 pollici, immettere ANSI_B_(11.00_x_17.00_pollici). |
Dimensioni foglio (unità metriche) | Specifica le dimensioni del foglio in millimetri. Immettere il nome interno (non il nome visualizzato) delle dimensioni del foglio definite nel file di configurazione di stampa (PC3). Ad esempio, per un foglio A4, immettere ISO_A4_(210.00_X_297.00_MM). |
Stampa spessori linea oggetto | Include gli spessori di linea degli oggetti nell'immagine. |
Stampa spazio carta dopo | Stampa prima la geometria dello spazio modello anziché la geometria dello spazio carta. L'attivazione di questa opzione modifica la posizione della scheda Modello nei file con layout e modello. |
Tabella stili di stampa | Specifica la stampante o il file di configurazione plotter (PC3). |
Stampa capovolta | Stampa il disegno in modo che risulti ruotato di 180 gradi. |
Stampa con stili di stampa | Stampa informazioni sugli stili durante la creazione del file DWF. |
Qualità | Imposta la qualità di visualizzazione del file DWF. |
Scala spessori linea | Applica la scala di stampa agli spessori di linea. |
Stampa ombra | Specifica le opzioni di stampa dell'ombreggiatura. |
Elementi da stampare | Consente di specificare l'area di stampa. |

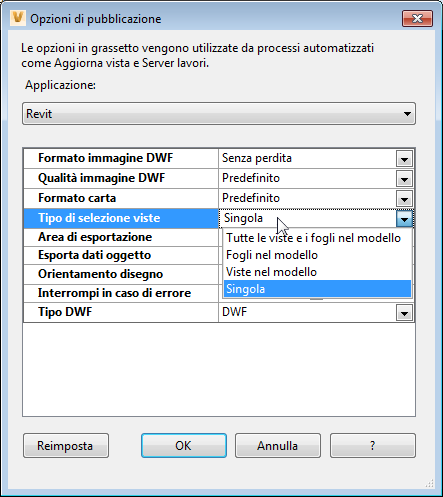

Opzioni di Revit
Nella tabella seguente vengono descritte le opzioni di pubblicazione disponibili per Revit.
Opzione | Descrizione |
|---|
Formato immagine DWF | Specifica se il file è senza perdita o con perdita. |
Qualità immagine DWF | Specifica se le immagini in formato DWF vengono esportate come file PNG (default) o in formato JPG compresso con impostazioni di qualità (bassa, media, alta). |
Formato carta | Specifica il formato della carta (ISOxx, ANSIxx, ARCHxx) per fogli/viste 2D. |
Tipo di selezione viste | Specificare la vista o le viste da pubblicare. - Singola: viene pubblicata l'ultima vista salvata oppure la vista di default.
- Fogli nel modello: vengono pubblicati tutti i fogli.
- Viste nel modello: vengono pubblicate tutte le viste.
- Tutte le viste e i fogli nel modello: vengono pubblicati tutti i fogli e le viste.
|
Area di esportazione | Specifica l'esportazione delle proprietà relative all'area separatamente dalla rappresentazione geometrica, in modo da potere visualizzare i singoli locali e i relativi dati mediante un software di gestione della struttura, come Autodesk FMDesktop, o un software di revisione DWF, come Autodesk Design Review. |
Esporta dati oggetto | Specifica l'esportazione delle proprietà di istanza e di tipo degli oggetti nelle viste esportate. Per ulteriori informazioni, vedere Esportazione di dati oggetto in file DWF nella Guida di Revit. |
Orientamento del disegno | Specifica se i disegni sono orizzontali o verticali. |
Interrompi in caso di errore | Specifica se Job Processor viene interrotto quando si verifica un errore. |
Tipo DWF | Specifica se il file creato è un file DWF o DWFx. |
Gestione delle opzioni di pubblicazione
Nota: È necessario disporre di privilegi di amministratore per configurare le opzioni di pubblicazione.
- Fare clic su Strumenti > Amministrazione > Impostazioni Vault.
- Nella finestra di dialogo Impostazioni Vault, fare clic sulla scheda Visualizzazione.
- Fare clic su Opzioni.
- Nella finestra di dialogo Opzioni di pubblicazione, selezionare l'applicazione di cui si desidera personalizzare le impostazioni di visualizzazione dall'elenco Applicazione.
- Selezionare la casella di controllo accanto a ciascuna opzione di pubblicazione che si desidera attivare. Se per l'opzione sono disponibili valori predefiniti, selezionarne uno dall'elenco nella colonna Personalizzata.
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo Opzioni di pubblicazione.
Nota: Fare clic su Reimposta in qualsiasi momento per ripristinare tutti i valori di default nella sessione corrente.
