Le pompe sono ampiamente utilizzate nei sistemi di approvvigionamento idrico.
La maggior parte delle pompe in un sistema di approvvigionamento idrico rientra in tre gruppi che svolgono le seguenti funzioni:
- raccolta e trasporto dell'acqua dai pozzi,
- distribuzione di acqua pulita,
- aumento di pressione nella rete.
Questi tre tipi principali sono mostrati in modo schematico nella figura seguente.
Pompe in un pozzo
Stazione di pompaggio in distribuzione
Stazione di pompaggio booster

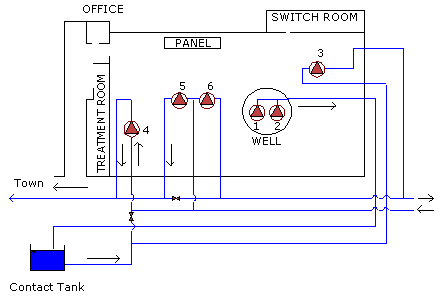

Una stazione di pompaggio può ospitare unità di vario tipo e con funzioni diverse, come mostrato nella figura seguente (notare che ci sono due pompe per pozzi e quattro pompe di distribuzione).
Esempio di stazione di pompaggio complessa
Le stazioni di pompaggio sono spesso complesse, con informazioni necessarie incomplete, dati sulle pompe mancanti e così via. La modellazione delle stazioni di pompaggio può quindi essere un processo molto complesso.
In InfoWorks WS Pro viene introdotto un modello generalizzato di stazioni di pompaggio. La stazione di pompaggio è classificata come collegamento con un solo nodo di aspirazione e un solo nodo di mandata. La stazione può avere diverse pompe, che possono essere a velocità fissa o variabile, attive o in standby. L'unica condizione è che tutte le unità funzionino in parallelo, il che è normale in pratica. InfoWorks WS Pro presuppone una valvola di ritegno (NRV) sul lato di pressione di ogni pompa. È inoltre disponibile un'opzione per includere una condotta di bypass che consente la portata intorno alla stazione (nella stessa direzione) quando tutte le pompe sono ferme.
Questo concetto rappresenta un'alternativa all'approccio in cui ogni pompa viene modellata separatamente. InfoWorks WS Pro consente di modellare ogni pompa separatamente, modellando ogni pompa come una "stazione di pompaggio" separata.
Per ulteriori informazioni sulla modellazione delle stazioni di pompaggio, vedere Controllo stazione di pompaggio e Campi dati della stazione di pompaggio.
