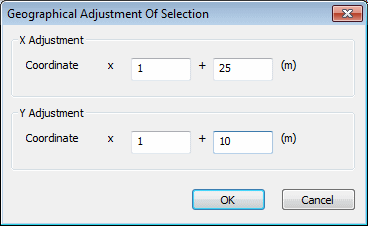

Questa finestra di dialogo consente di modificare la posizione degli oggetti di rete attualmente selezionati, regolandone le coordinate.
La posizione di un oggetto di rete viene specificata dalle relative coordinate X e Y, espresse in metri. La metà superiore della finestra di dialogo consente di regolare le coordinate X dei componenti, mentre la metà inferiore consente di regolare le coordinate Y.
In ogni caso, la voce nella casella a sinistra consente di modificare la scala delle coordinate. Ad esempio, inserendo un valore 2 nella casella x per la regolazione X si raddoppia la coordinata X per tutti i componenti selezionati. (La distanza orizzontale tra i componenti viene quindi raddoppiata, ma la distanza verticale rimane invariata). Le voci minori di 1 riducono le coordinate X, avvicinando i componenti.
La voce nella casella a destra consente di spostare gli oggetti di rete rispetto alla loro posizione corrente. Ad esempio, inserendo un valore 100 nella casella + per la regolazione Y, si spostano tutti i nodi selezionati di 100 metri verso nord rispetto alla loro posizione originale. Le voci negative spostano le coordinate X verso ovest e le coordinate Y verso sud.
È inoltre possibile regolare le coordinate per i singoli oggetti di rete utilizzando i fogli proprietà o facendo clic sull'icona Sposta nodi nella barra degli strumenti.
