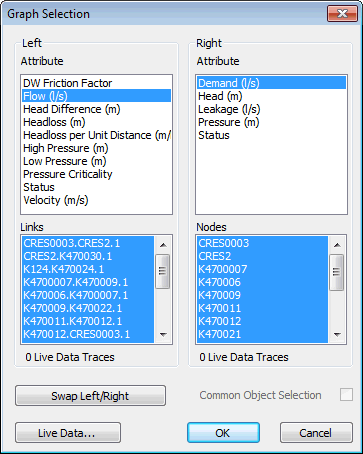

Finestra di dialogo Selezione grafico

La finestra di dialogo di selezione del grafico viene utilizzata per visualizzare i risultati per più oggetti di rete sullo stesso grafico.

Suggerimento: Per ulteriori informazioni sulla creazione di grafici dei dati di più oggetti di rete, vedere Creazione grafica degli oggetti selezionati.

Come visualizzare la finestra di dialogo:

1. Aprire una simulazione per riprodurla.
2. Selezionare uno o più oggetti di rete.
3. Fare clic sullo strumento (Grafico oggetti selezionati) nella barra degli strumenti Operazioni o selezionare Selezione | Operazioni di selezione | Risultati grafico.

Elemento	Descrizione
Sinistra	Definisce gli elementi che verranno visualizzati sull'asse sinistro del grafico. Attributo I parametri che possono essere rappresentati graficamente sull'asse sinistro. Collegamenti/Nodi Alcuni o tutti gli oggetti selezionati nella vista di rete della simulazione. Vedere Note per una spiegazione di quali oggetti vengono visualizzati in quale elenco (a sinistra o a destra). I parametri verranno rappresentati graficamente solo per gli oggetti selezionati (evidenziati) in questi elenchi. n tracce dati live Indica il numero di tracce live che verranno rappresentate graficamente.
Destra	Definisce gli elementi che verranno visualizzati sull'asse destro del grafico. Attributo I parametri che possono essere rappresentati graficamente sull'asse destro. Collegamenti/Nodi Alcuni o tutti gli oggetti selezionati nella vista di rete della simulazione. Vedere Note per una spiegazione di quali oggetti vengono visualizzati in quale elenco (a sinistra o a destra). I parametri verranno rappresentati graficamente solo per gli oggetti selezionati (evidenziati) in questi elenchi. n tracce dati live Indica il numero di tracce live che verranno rappresentate graficamente.
Scambia sinistra/destra	Consente di passare da un elenco a sinistra ad un elenco di destra, invertendo così gli assi su cui verranno visualizzati i dati.
Selezione di oggetti comuni	Disponibile quando gli oggetti di rete selezionati sono dello stesso tipo. Quando la casella è selezionata, le selezioni nell'elenco a destra vengono sincronizzate con quelle nell'elenco a sinistra. Quando gli oggetti vengono selezionati o deselezionati in uno dei due elenchi, la modifica viene applicata in entrambi gli elenchi. Deselezionando la casella si dividono gli elenchi.
Dati live	Visualizza la finestra di dialogo Selezione dati live per selezionare i dati live da tracciare sul grafico oltre alle tracce dei risultati.

Note:

• Se la selezione di rete è costituita da un solo tipo di oggetto, l'elenco completo viene visualizzato in entrambi i pannelli ed è possibile rappresentare graficamente due diversi parametri per ciascun oggetto.
• Se la selezione contiene una combinazione di tipi di oggetti, un gruppo di oggetti verrà elencato nel pannello a sinistra e un altro nel pannello a destra. Per ciascuno di essi è possibile rappresentare graficamente un parametro.
• Se la selezione contiene tutti e tre i tipi di oggetti che possono essere rappresentati graficamente (nodi, collegamenti e gruppi di oggetti), solo i nodi e i collegamenti verranno visualizzati per la creazione di un grafico.
• All'interno dei due elenchi, è possibile regolare la selezione facendo clic sulle singole voci per deselezionarle o selezionarle nuovamente.
