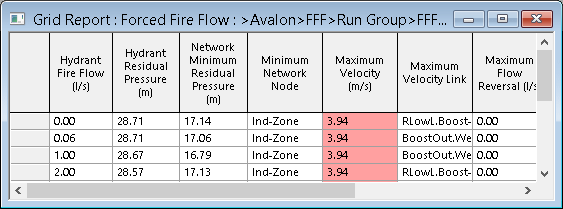

Questa vista visualizza i risultati di una simulazione dei parametri antincendio forzati.
La vista viene visualizzata in uno dei seguenti modi:
- Trascinando il risultato di una simulazione di base di una simulazione dei parametri antincendio forzati nell'area di lavoro principale.
- Selezionando Risultati | Rapporti griglia | Parametri antincendio forzati e completando la finestra di dialogo Parametri antincendio forzati.
Se un criterio di errore specificato nella finestra di dialogo Opzioni parametri antincendio non è stato soddisfatto (ad esempio, Pressione minima del nodo dei parametri antincendio), il campo appropriato verrà evidenziato in rosso nella griglia.
| Elemento | Descrizione |
|---|---|
| Colonne dei risultati dei parametri antincendio forzati |
Parametri antincendio idrante: il flusso di test applicato al nodo target. Pressione residua idrante: la pressione in corrispondenza del nodo target dopo l'applicazione dei parametri antincendio al nodo. Pressione minima residua rete: la pressione minima residua nella rete. Nota: I nodi Carico fisso, Pozzo e Serbatoio non sono inclusi nel controllo della pressione minima residua della rete.
Minimo nodo rete: l'ID del nodo in corrispondenza del quale si è verificata la pressione minima residua della rete. Velocità massima: la velocità massima riscontrata nella rete in corrispondenza dell'istantanea per la quale viene eseguita la simulazione dei parametri antincendio forzati. Collegamento velocità massima: ID del collegamento in cui si è verificata la velocità massima. Se la velocità massima si verifica nella condotta idrante presunta, questo sarà indicato dal testo "Idrante". Max cambi di direzione: l'inversione di portata massima nella rete (rispetto alla simulazione di base). Collegamento con Max cambi direz.: ID del collegamento in cui si è verificata l'inversione di portata massima. Carico relativo idrante: un valore negativo indica che sarà necessario il pompaggio. Il valore numerico del dislivello si ottiene presumendo che al nodo di test sia collegato un oggetto idrante standard. Le proprietà dell'idrante utilizzate nel calcolo sono:
|
| Opzioni del menu contestuale |
Copia: copia i valori delle celle selezionate negli Appunti. È possibile copiare più celle/righe/colonne contemporaneamente. Congela colonne: disponibile dalle intestazioni di colonna quando sono selezionate una o più colonne. Sposta le colonne sul lato sinistro della griglia e li contrassegna con una linea più spessa. Quando si scorrono le colonne lateralmente, le colonne congelate non si spostano. Scongela tutte le colonne: disponibile dalle intestazioni di colonna quando le colonne sono state precedentemente congelate. Scongela tutte le colonne congelate. Curva idrante: mostra un grafico della curva dell'idrante calcolata. Mostra risultati al valore di portata: mostra una planimetria dei risultati per un flusso di test. Ordinamento colonne: varie opzioni di ordinamento per ordinare i dati in una singola colonna o in righe/colonne selezionate. |
