Questa vista della finestra di dialogo consente di impostare una simulazione dei parametri antincendio forzati per testare una selezione di portate in un singolo punto target dei parametri antincendio. Ogni flusso viene testato a turno rispetto a diversi parametri di test. Viene prodotto un rapporto dei parametri antincendio forzati che include dettagli delle pressioni nel punto target per ogni flusso di test.
Il punto target dei parametri antincendio può essere un nodo della rete esistente o una posizione lungo una condotta della rete esistente. Per ogni flusso di test, verrà applicata una domanda pari al flusso di test in corrispondenza della posizione del punto target. Nel caso in cui il punto target dei parametri antincendio si trovi lungo una condotta, la domanda verrà applicata in corrispondenza di un nodo temporaneo inserito nella condotta. La posizione del nodo temporaneo verrà visualizzata nella finestra Planimetria dei risultati dei parametri antincendio antincendio forzati.
La simulazione dei parametri antincendio forzati viene eseguita come una serie di simulazioni istantanee.

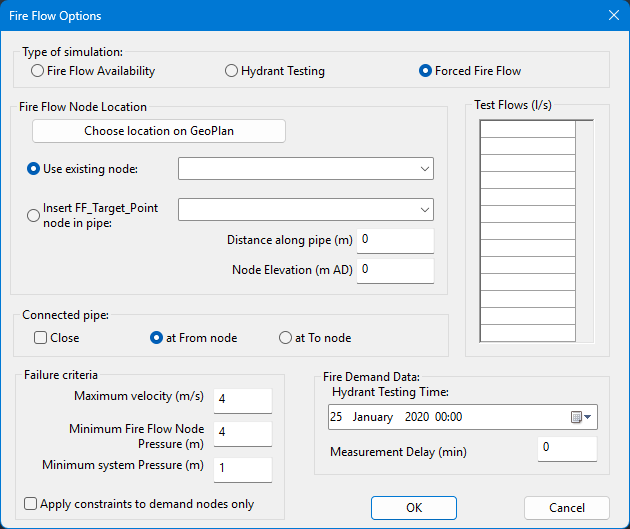

Per aprire questa vista della finestra di dialogo, selezionare Parametri antincendio forzati nella finestra di dialogo Opzioni parametri antincendio.
| Elemento
|
Descrizione
|
|---|
|
Posizione nodo parametri antincendio
|
|
Pulsante Scegli posizione sulla planimetria
|
Seleziona una posizione del punto target su una planimetria della rete selezionata nella vista Pianifica esecuzione idraulica.
Se non è già aperta, verrà aperta una finestra Planimetria della rete.
Il puntatore del mouse assumerà la forma del puntatore dell'idrante  .
Ora è possibile fare clic su un nodo o su una condotta nella rete. Le opzioni di posizione del nodo dei parametri antincendio (di seguito) verranno impostate automaticamente in base alla posizione selezionata.
|
|
Usa nodo esistente:
|
Selezionare questa opzione per utilizzare un nodo di rete esistente come punto target dei parametri antincendio.
|
|
Inserire il nodo FF_Target_Point nella condotta:
|
Selezionare questa opzione per inserire un nodo temporaneo da utilizzare come punto target dei parametri antincendio in un collegamento di rete esistente.
|
|
Distanza lungo la condotta
|
Distanza lungo la condotta selezionata nell'elenco a discesa Inserire il nodo FF_Target_Point nella condotta dal nodo di destinazione della condotta.
Definisce la posizione in cui verrà inserito il punto target temporaneo dei parametri antincendio.
|
|
Quota altimetrica nodo
|
Quota altimetrica del nodo del punto target quando si inserisce un nodo in una condotta.
La quota altimetrica del nodo verrà impostata automaticamente sulla media ponderata delle quote altimetriche dei nodi in corrispondenza della condotta da dividere.
In alternativa, se l'altezza del nodo del punto target è nota, è possibile sovrascrivere il valore di default.
|
|
|
Condotta connessa:
|
Opzione per chiudere la condotta sul lato di origine o di destinazione del punto target dei parametri antincendio.
Nota: Questa opzione può essere applicata solo se il nodo di destinazione presenta soltanto due condotte collegate con una direzione uniforme.
|
Chiudi
|
Selezionando questa opzione vengono abilitate le opzioni di chiusura.
|
|
al nodo A
|
Chiude la condotta il cui punto target dei parametri antincendio è l'ID del nodo di origine.
|
|
al nodo Da
|
Chiude la condotta il cui punto target dei parametri antincendio è l'ID del nodo di destinazione.
|
|
|
Flussi di test (griglia)
|
È possibile immettere fino a venti portate nella griglia. Ogni portata verrà verificata a turno nella posizione del nodo dei parametri antincendio.
|
|
Criteri di errore
|
Ogni portata nella griglia Flussi di test verrà testato rispetto ai criteri di errore.
|
Velocità massima
|
Velocità massima consentita nella rete.
|
|
Pressione minima del nodo dei parametri antincendio
|
Pressione minima consentita nel punto target dei parametri antincendio.
|
|
Pressione minima del sistema
|
Pressione minima consentita nella rete.
|
|
Applica vincoli solo ai nodi di domanda
|
Se questa opzione è selezionata, applica i criteri di errore Velocità massima e Pressione minima del sistema solo ai nodi con domanda assegnata.
Se questa casella è deselezionata, tutti i nodi di base verranno testati in base ai criteri di errore. I nodi di serbatoio, pozzo e carico fisso verranno esclusi dal controllo.
|
|
|
Dati richiesta antincendio
|
|
Tempo di test idrante
|
Definisce il punto in cui inizia il test idrante durante il periodo di simulazione. Deve essere compreso tra l'ora di inizio e l'ora di fine della simulazione.
|
|
Ritardo misurazione
|
È possibile utilizzare questa opzione per impostare un ritardo tra l'inizio del test dei parametri antincendio forzati e il punto a partire dal quale verranno calcolati i risultati, ovvero il punto in cui viene effettuata/avviata la misurazione degli effetti del test dei parametri antincendio forzati sulla rete.
Ciò è utile per i test dei parametri antincendio sui nodi a valle degli oggetti di controllo che utilizzano tipi di controllo che reagiscono ai cambiamenti delle condizioni nel timestep della simulazione successiva, ovvero PRV e oggetti controllati tramite UPC. In questa situazione, si consiglia di impostare Ritardo misurazione su 1 minuto, in modo che la rete possa reagire correttamente all'aumento delle portate prodotte dal test dei parametri antincendio, con un impatto minimo sul bilanciamento massa complessivo della rete.
Ciò può essere utile anche quando è necessario comprendere l'impatto di un evento parametri antincendio esteso (più di un singolo timestep) sulla rete, poiché la rete simula la portata uscita dal test dei parametri antincendio durante l'intero periodo di ritardo. Ad esempio, una rete che alimenta un'area interessata da un evento parametri antincendio tramite un serbatoio/una vasca di piccole dimensioni potrebbe esaurire tale accumulo in una breve finestra temporale, con il risultato che i requisiti minimi di portata e/o pressione residua non sarebbero soddisfatti dopo tale punto. Se si imposta un ritardo di misurazione che copre il periodo richiesto/medio dell'evento parametri antincendio è possibile verificare tale eventualità.
|
|
