Vista Rapporto griglia (livello di servizio)

Questa vista visualizza un rapporto di tutti gli errori nel soddisfare il livello di servizio richiesto.

I tipi di rapporti che è possibile generare sono:

• rapporto sui nodi: controllo della pressione minima e della soglia inferiore in corrispondenza del nodo o controllo della pressione minima e della soglia inferiore in corrispondenza dell'abitazione più alta (se disponibile)
• rapporto sui punti cliente

Note:

• Se si sceglie una simulazione di base, i risultati della simulazione selezionata vengono confrontati con la simulazione di base e vengono incluse nel rapporto solo le modifiche tra la simulazione selezionata e la base.
• I nodi o i punti cliente che non soddisfano i criteri del livello di servizio nella simulazione da confrontare e che non hanno superato i criteri anche nella simulazione di base non verranno inclusi nella griglia Rapporto sul livello di servizio (a meno che il nodo/punto cliente non soddisfi un criterio di soglia della pressione).

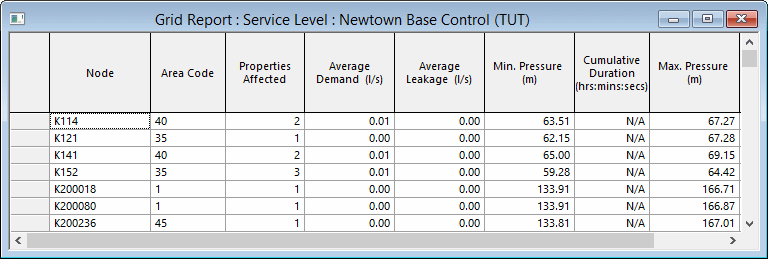

La vista viene visualizzata selezionando Risultati Rapporto griglia Livello di servizio, quindi completando la finestra di dialogo Livello di servizio. I campi visualizzati nella griglia dipendono dalle opzioni selezionate nella finestra di dialogo.

Elemento	Descrizione
Campi del rapporto sul livello di servizio	Colonna Descrizione Rapporto su nodo Rapporto su punto cliente Nodo Abitazione più alta Nodo ID del nodo in cui si è verificato un errore del livello di servizio SÌ SÌ SÌ Nome Nome del nodo in cui si è verificato un errore del livello di servizio SÌ SÌ SÌ Codice area Codice area al quale appartiene il nodo SÌ SÌ SÌ Punto di utenza Il nome del punto di utenza. La cella Punto di utenza viene evidenziata in blu se il cliente è un cliente chiave. Questo campo viene visualizzato solo se l'opzione Rapporto su: Punti del cliente è selezionata nella finestra di dialogo Rapporto griglia (livello di servizio) SÌ SÌ SÌ Utilizzo della quota altimetrica in Questo campo viene visualizzato solo se l'opzione Rapporto su: Punti del cliente è selezionata nella finestra di dialogo Rapporto griglia (livello di servizio). Il campo mostra quale quota altimetrica è stata utilizzata: Nodo Punto di utenza NO NO SÌ Proprietà interessate Il numero di proprietà fornite dal nodo interessate dall'errore SÌ SÌ NO Domanda media La domanda media nel nodo durante la simulazione. Questo campo viene visualizzato solo se l'opzione Includi colonne per domanda e perdita è selezionata nella finestra di dialogo Rapporto griglia (livello di servizio). SÌ SÌ NO Variazione della domanda di evento (%) Percentuale di riduzione della domanda rispetto ad una simulazione di base. SÌ SÌ SÌ Efficienza della domanda (%) Rapporto tra la domanda effettiva e quella nominale (media della simulazione). Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base. SÌ SÌ SÌ Perdita media La perdita media nel nodo durante la simulazione Questo campo viene visualizzato solo se l'opzione Includi colonne per domanda e perdita è selezionata nella finestra di dialogo Rapporto griglia (livello di servizio). SÌ SÌ NO Pressione minima La pressione minima raggiunta durante la simulazione se è scesa al di sotto del limite di pressione minimo per la durata specificata N/D se la pressione non scende al di sotto del limite di pressione minimo. SÌ SÌ SÌ Durata cumulativa minima La durata totale durante la simulazione in cui la pressione è scesa al di sotto della soglia SÌ SÌ SÌ Testato alle Questo campo viene visualizzato solo se l'opzione Abitazione più alta è selezionata nella finestra di dialogo Rapporto griglia (livello di servizio). Quota altimetrica alla quale è stata verificata la pressione minima. Il valore del campo può essere: Nodo: se il nodo non dispone di un'abitazione più alta Abitazione più alta N/D: se il nodo/l'abitazione più alta non è sceso al di sotto della soglia di pressione minima NO SÌ NO Massima pressione La pressione massima raggiunta durante la simulazione se il limite massimo di pressione è stato superato per la durata specificata. N/D se la pressione non supera il limite massimo di pressione. SÌ SÌ SÌ Durata cumulativa massima La durata totale durante la simulazione in cui la pressione ha superato la soglia SÌ SÌ SÌ Soglia inferiore base Calcolato dalla simulazione di base. La pressione minima riscontrata in corrispondenza del nodo o del punto cliente per almeno la durata specificata. Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base. SÌ SÌ SÌ Soglia inferiore Calcolato dalla simulazione da confrontare. La pressione minima riscontrata in corrispondenza del nodo o del punto cliente per almeno la durata specificata. Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base. SÌ SÌ SÌ Modifica soglia inferiore (%) La differenza percentuale tra la soglia inferiore e la soglia inferiore di base. Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base. SÌ SÌ SÌ Tempo di insorgenza soglia inferiore Ora della simulazione in cui è stato raggiunto il valore di soglia inferiore. SÌ SÌ SÌ Soglia superiore base Calcolato dalla simulazione di base. La pressione massima riscontrata in corrispondenza del nodo o del punto cliente per almeno la durata specificata. Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base. SÌ SÌ SÌ Soglia superiore Calcolato dalla simulazione da confrontare. La pressione massima riscontrata in corrispondenza del nodo o del punto cliente per almeno la durata specificata. Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base. SÌ SÌ SÌ Modifica soglia superiore (%) La differenza percentuale tra la soglia superiore e la soglia superiore di base. Questo campo viene visualizzato solo quando si confrontano i risultati della simulazione con una simulazione di base SÌ SÌ SÌ Tempo di insorgenza soglia superiore Ora della simulazione in cui è stato raggiunto il valore di soglia superiore. SÌ SÌ SÌ
Menu contestuale	Copia: copia i valori delle celle selezionate negli Appunti. È possibile copiare più celle/righe/colonne contemporaneamente. Congela colonne: disponibile dalle intestazioni di colonna quando sono selezionate una o più colonne. Sposta le colonne sul lato sinistro della griglia e li contrassegna con una linea più spessa. Quando si scorrono le colonne lateralmente, le colonne congelate non si spostano. Scongela tutte le colonne: disponibile dalle intestazioni di colonna quando le colonne sono state precedentemente congelate. Scongela tutte le colonne congelate. Varie opzioni di ordinamento: ordina i dati in una singola colonna o in righe/colonne selezionate.
