È possibile visualizzare i contorni dei triangoli sottostanti che compongono un modello terreno TIN.

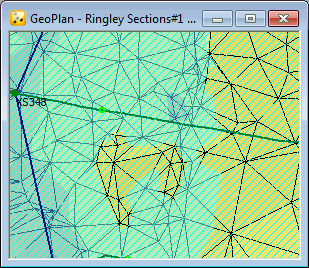

Triangoli TIN visualizzati sulla planimetria
Nota:
I triangoli sottostanti possono essere visualizzati solo se i livelli del terreno TIN vengono visualizzati come tematismo.
Nota:
È consigliabile visualizzare i triangoli TIN solo quando è necessario utilizzarli. La visualizzazione dei triangoli incide sulle prestazioni della finestra Planimetria.
Come visualizzare i triangoli TIN:
- Visualizzare il modello terreno come tematismo, se non è già visualizzato
- fare clic con il pulsante destro del mouse sulla finestra Planimetria e scegliere Proprietà nel menu contestuale. Viene visualizzata la finestra di dialogo Proprietà Planimetria. Questa finestra di dialogo potrebbe essere già aperta se si impostano i parametri per visualizzare contemporaneamente il modello terreno come tematismo.
- Passare alla pagina Generale.
- Selezionare la casella Mostra triangoli nei modelli terreno TIN per visualizzare i triangoli.
