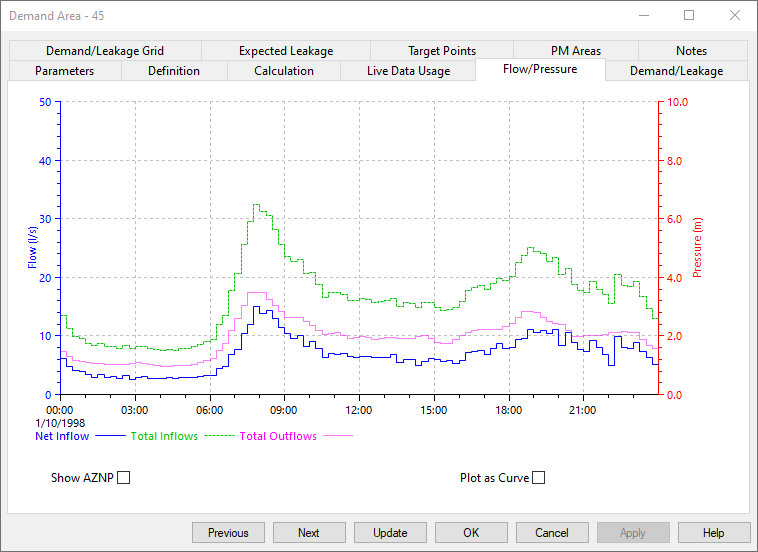

Questa pagina consente di visualizzare i risultati dell'analisi dei dati live dell'area di domanda sotto forma di grafico. Il grafico viene popolato solo quando il file di configurazione dei dati live è aperto, insieme alla rete e al controllo.
Il grafico mostra quanto segue:
- Immissioni totali nell'area di domanda provenienti da nodi di trasferimento, misuratori e stazioni di pompaggio
- Deflussi totali dall'area di domanda in direzione di nodi di trasferimento, misuratori e stazioni di pompaggio
- Immissione netta totale nell'area di domanda
Se è stato definito un nodo AZNP per un'area di domanda o un'area a pressione controllata, è possibile visualizzare le pressioni in tali nodi dai risultati della simulazione e dai dati live. Utilizzare l'elenco a discesa Mostra AZNP per passare tra i nodi AZNP dell'area di domanda e i nodi dell'area a pressione controllata.
Se sono stati generati punti target nella pagina Punti target, è possibile visualizzare le pressioni sui nodi dei punti target dai risultati della simulazione.
Opzioni grafico
È possibile modificare le proprietà del grafico, stamparlo o copiarlo negli Appunti facendo clic con il pulsante destro del mouse sul grafico e selezionando un'opzione dal menu contestuale:
- Stampa grafico: selezionare questa opzione per stampare il grafico.
- Copia grafico: selezionare questa opzione per copiare il grafico negli Appunti e incollarlo in un'altra applicazione.
- Proprietà grafico: selezionare questa opzione per modificare le proprietà del grafico, come i titoli degli assi e i colori delle tracce.
