Consente di visualizzare e modificare tutti i campi di dati condivisi per una curva pompa.
I dettagli di tutti i campi visualizzati sono disponibili in campi dati Curva pompa.
La pagina può essere visualizzata in due modi diversi:
- Nella vista griglia Pompa della griglia Collegamenti, fare clic con il pulsante destro del mouse su una riga e scegliere Proprietà dal menu contestuale.
- Nel foglio proprietà Stazione di pompaggio, andare alla pagina Dati pompa, fare clic con il pulsante destro del mouse su una riga e selezionare Curva pompa dal menu contestuale.

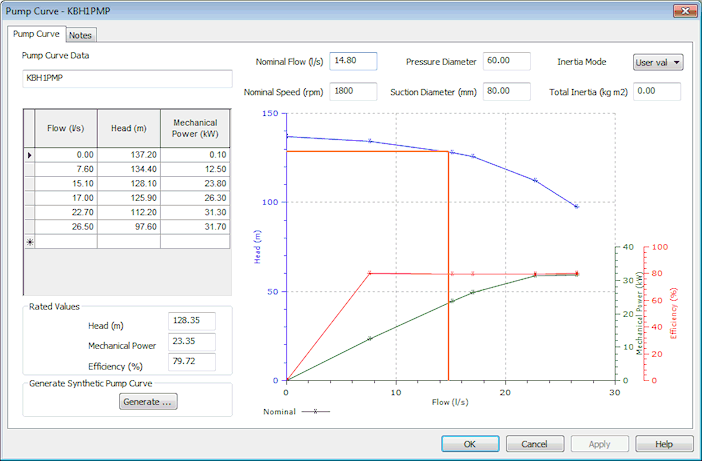

Il grafico mostra il carico e la potenza della griglia, insieme alla curva di efficienza calcolata. Quando la portata nominale viene modificata, i valori nominali vengono ricalcolati in base a tale portata. Vedere la linea arancione nel grafico riportato nell’immagine di esempio sottostante. Le portate nominali corrispondono ai punti in cui la linea arancione interseca le diverse curve del grafico.
Il grafico viene aggiornato automaticamente quando vengono modificati i valori nella griglia o la portata nominale. Anche i valori nominali calcolati vengono modificati.
Curva di efficienza
La curva di efficienza viene calcolata a partire dai valori di Portata, Carico e Potenza meccanica presenti nella griglia, tramite la seguente equazione:
|
|
dove: P = Potenza meccanica (kW) ρ = Densità di massa dell'acqua in condizioni standard (1000 kg/m3) g = Accelerazione dovuta alla gravità H = Carico Q = Portata attraverso la stazione di pompaggio
|
= Efficienza
Valori nominali
I valori nominali nella pagina Curva pompa sono valori di sola lettura calcolati da InfoWorks WS Pro.
I valori nominali vengono calcolati mediante interpolazione lineare tra i punti delle curve di Carico, Potenza meccanica ed Efficienza adiacenti al punto di portata nominale.
Inerzia
I campi Modalità di inerzia e Inerzia totale nella pagina Curva pompa vengono utilizzati durante l'esecuzione di una simulazione InfoWorks TS (sistema transitorio).
L'inerzia descrive la resistenza della pompa alla variazione della quantità di moto; maggiore è l'inerzia, più a lungo la pompa continuerà a ruotare dopo l'arresto.
In InfoWorks WS Pro sono presenti due modalità di inerzia integrate che calcolano automaticamente l'inerzia totale in base ai valori nominali della pompa, utilizzando relazioni empiriche sviluppate da Thorley (1991). In alternativa, è possibile immettere un valore definito dall'utente.
L'inerzia totale viene calcolata come la somma dell'inerzia della pompa e dell'inerzia del motore.
L'inerzia della pompa viene calcolata da InfoWorks WS Pro come segue:
|
|
Costruzioni pesante (ad esempio pompe più datate, prodotte prima del 1970)
Costruzioni leggere (piccole pompe leggere)
dove: I = Inerzia (kg m2) P = Potenza meccanica (kW) N = Velocità nominale g = Accelerazione dovuta alla gravità |
L'inerzia del motore viene calcolata come segue:
|
|
|
Curva pompa sintetica
In assenza dei dati del costruttore, è possibile generare curve sintetiche di portata, carico e potenza meccanica.
Come generare una curva sintetica
- Fare clic sul pulsante Genera nella pagina Curva pompa. Viene visualizzata la finestra di dialogo Generazione di curve pompa sintetiche
- Nella finestra di dialogo Generazione di curve pompa sintetiche, selezionare il metodo da utilizzare tra i seguenti:
- InfoWorks 1 punto
- EPANET 1 punto
- EPANET 3 punti
- WATSYS 3 punti
- Immettere i valori richiesti di portata, carico e velocità nominale in base al metodo di generazione della curva selezionato.
- Fare clic su OK per generare la curva.
La generazione di una curva sintetica sovrascriverà i valori esistenti nella griglia Curva pompa. Verranno sovrascritti anche il valore di portata nominale (e la velocità nominale nel caso del metodo WATSYS a 3 punti).
I valori della curva sintetica possono corrispondere oppure differire dalle effettive caratteristiche della pompa. Si consiglia pertanto di utilizzare questo approccio solo quando non è possibile evitarlo.
Curva a 1 punto InfoWorks
La curva pompa viene generata utilizzando il carico della pompa (prevalenza nominale) e la portata nominale specificate dall'utente, assumendo un'efficienza dell'80% nel punto di esercizio della pompa. Viene creata una curva a dieci punti basata sul punto di esercizio, utilizzando fattori moltiplicativi derivati da tabelle relative ad una curva tipica.
La curva di efficienza viene calcolata in base ai valori di portata, carico e potenza meccanica nella griglia, utilizzando l'equazione 1 descritta in precedenza.
Curve EPANET
Le curve pompa possono essere generate utilizzando i metodi EPANET a 1 punto o EPANET a 3 punti.
Con il metodo EPANET a 3 punti, viene generata una curva a dieci punti a partire da tre coppie di valori di carico specificati dall'utente, utilizzando la seguente equazione:
|
|
Dove: H = Carico q = Portata A, B e C = Coefficienti |
I valori di potenza vengono calcolati assumendo un'efficienza dell'80%.
- la prevalenza nominale e la portata nominale vengono specificate dall'utente (Q1, H1)
- Si assume un punto inferiore di portata zero e carico pari al 133% della prevalenza nominale:
|
|
|
- Si assume un punto superiore di portata doppia rispetto alla portata di progetto e carico zero:
|
|
|
I tre punti vengono quindi utilizzati nel metodo a 3 punti descritto sopra.
I valori di potenza vengono calcolati assumendo un'efficienza dell'80%.
Curva a 3 punti WATSYS
È possibile generare una curva pompa utilizzando il metodo a 3 punti WATSYS.
Quando si utilizza il metodo WATSYS a 3 punti, la curva viene generata a partire da tre serie di valori di portata e carico specificati dall'utente, utilizzando la seguente equazione:
|
|
Dove: H = Carico q = Portata M, L e f = Coefficienti |
I valori di potenza vengono calcolati assumendo un'efficienza dell'80%.
