In InfoWorks WS Pro è possibile utilizzare diversi tipi di valvole di controllo.
- Valvola a controllo di portata (FCV): funziona in base alle variazioni di portata in una condotta di controllo
- Valvola a portata modulata (FMV): regola la pressione in una valvola di controllo in funzione delle variazioni di portata attraverso la valvola
- Valvola di regolazione portata (FRV): funziona in base ad un profilo di portata target
- Aperta/Chiusa (OCV): l'apertura della valvola è controllata in funzione della pressione rilevata in corrispondenza di un nodo di controllo
- Valvola a controllo di pressione (PCV): funziona in base alle variazioni di pressione in un nodo di controllo (oppure alle variazioni del livello dell'acqua in un serbatoio di controllo)
- Valvola di pressione/portata (PFV): funziona in base alla pressione o all'altezza rilevata in un nodo o in un serbatoio di controllo
- Valvola di riduzione della pressione (PRV): riduce la pressione in corrispondenza di un nodo di controllo a valle ad un dato livello costante o variabile nel tempo
- Valvola di riduzione/sostenimento della pressione (PRSV): tenta di ridurre la pressione in un nodo di controllo a valle e di mantenere una pressione minima in un nodo di controllo a monte ad un livello costante o variabile nel tempo
- Valvola di sostenimento della pressione (PSV): mantiene una pressione minima in un nodo di controllo a monte ad un livello costante o variabile nel tempo
- Valvola a controllo temporizzato (TCV): funziona in base ad una programmazione temporale
- Valvola a farfalla (THV): agisce come una perdita di carico aggiuntiva, riducendo la portata passante
- Alle valvole di tipo FRV, PRV, PSV e TCV possono essere assegnati profili di controllocaricandoli da un'origine di dati live.
- Se ad una valvola non viene assegnato un criterio di controllo, InfoWorks WS Pro presume che essa rimanga aperta per l'intera durata della simulazione.
- Le valvole a saracinesca possono essere utilizzate come valvole di isolamento (controllo on/off). Tuttavia, in generale si consiglia di non utilizzare le valvole a saracinesca come valvole di controllo.
- Per informazioni più generali sui controlli, vedere Informazioni sui controlli (dati di controllo).
Valvola a controllo di portata (FCV)

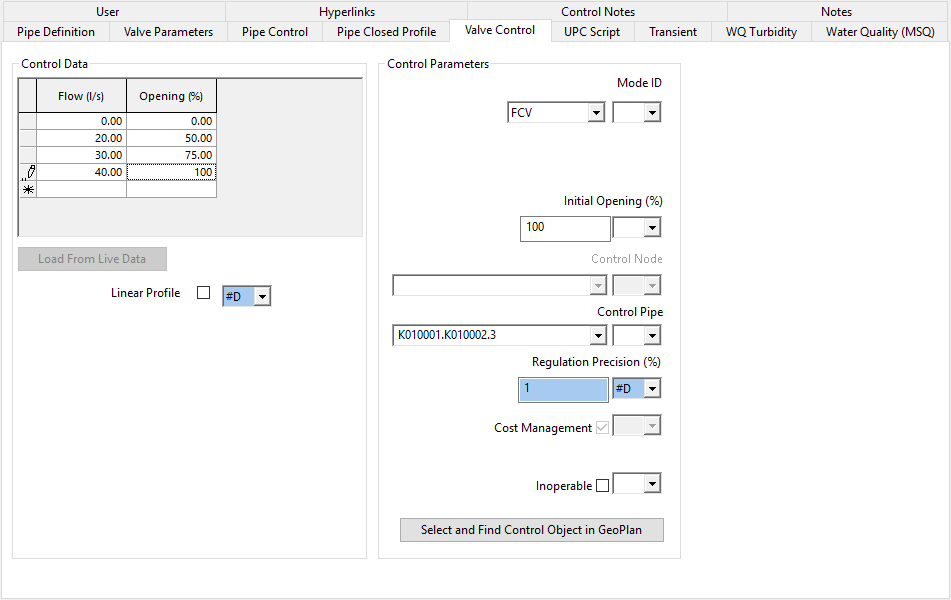

La valvola a controllo di portata (FCV) reagisce alle variazioni di portata in una condotta di controllo specificata dall'utente.
Le valvole a controllo di portata sono dispositivi sofisticati e relativamente rari nella pratica, ma offrono ampie possibilità per un controllo preciso dei sistemi di distribuzione. In caso di domanda eccezionale, ad esempio dovuta a un'emergenza antincendio, la valvola può aprirsi completamente. Se la domanda aumenta ulteriormente, ad esempio a causa di una rottura, la valvola si chiude automaticamente.
L'utente definisce la relazione tra la percentuale di apertura della valvola e la portata che la attraversa. L'utente specifica inoltre l'apertura iniziale della valvola all'avvio della simulazione. Se non viene specificata un'apertura iniziale, in InfoWorks WS si presuppone che la valvola rimanga chiusa per l'intera durata della simulazione.
Per default, non viene utilizzata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. Selezionare la casella Profilo lineare per applicare un'interpolazione lineare tra i punti dati.
Valvola a portata modulata (FMV)

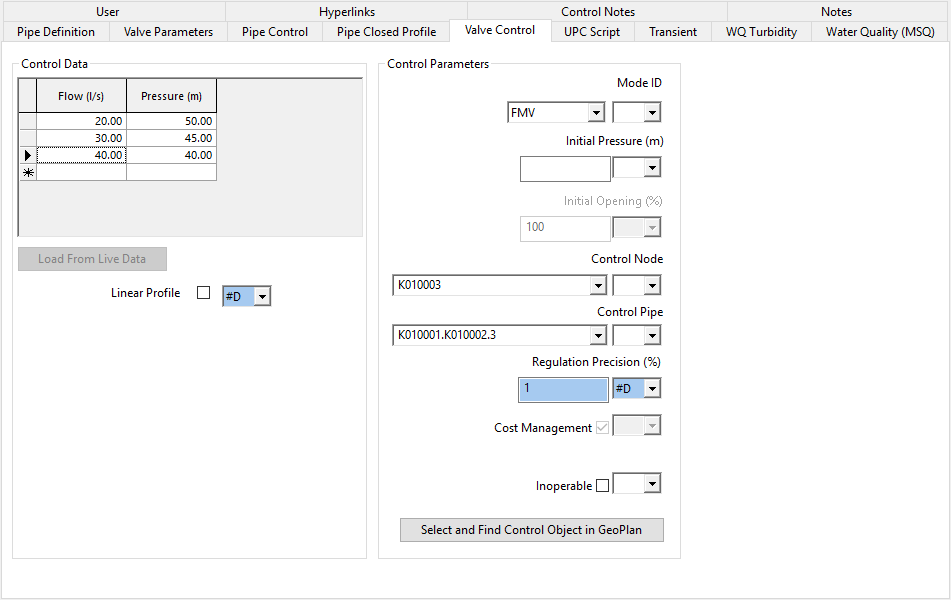

La valvola a portata modulata (FMV) viene utilizzata per controllare la pressione in un nodo di controllo specificato dall'utente.
La valvola utilizza la portata misurata al suo interno per regolare la pressione nel nodo di controllo, che solitamente si trova in prossimità della valvola. Questa valvola viene spesso utilizzata per impostare la pressione in un nodo remoto, quando la relazione tra le pressioni nei due nodi è nota sulla base delle misurazioni effettuate.
Ciò consente di evitare i costi associati al sistema di telemetria dal nodo remoto utilizzato per controllare la valvola.
Mostra immagine
L'utente specifica la relazione tra la pressione da mantenere nel nodo di controllo e la portata attraverso la valvola.
Per default, non viene utilizzata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Valvola di regolazione portata (FRV)
La valvola di regolazione portata (FRV) eroga una portata attraverso la valvola pari ad un valore target costante oppure ad un profilo di portata variabile nel tempo specificato dall'utente.
Una valvola di regolazione della portata può essere utilizzata, ad esempio, per controllare il trasferimento dell'acqua da un'area all'altra.
L'utente specifica una portata costante e/o un profilo di portata variabile nel tempo da erogare attraverso la valvola.
Quando si utilizza un profilo di portata variabile nel tempo, per default non viene applicata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Per informazioni sulle opzioni disponibili per l'estensione del profilo al di fuori delle date e degli orari specificati, consultare la sezione Opzioni di estensione del profilo.
Valvola aperta/chiusa (OCV)

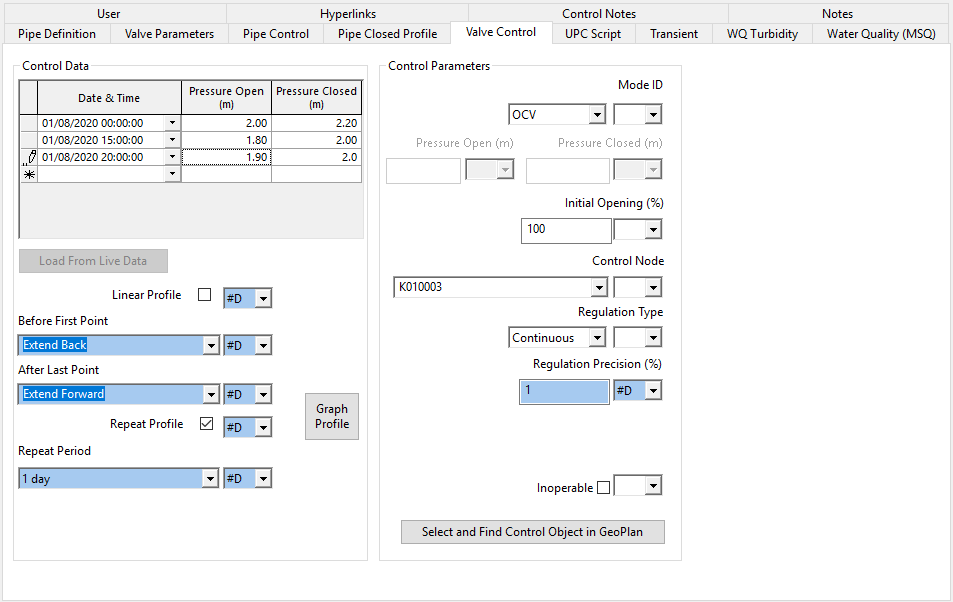

L'apertura di una valvola aperta/chiusa (OCV) è controllata dalla pressione rilevata in corrispondenza di un nodo di controllo. È possibile specificare i valori di pressione costanti ai quali la valvola risulta completamente aperta o completamente chiusa. In alternativa, è possibile definire un profilo variabile nel tempo dei valori di pressione di apertura e chiusura.
Una valvola aperta/chiusa può essere utilizzata, ad esempio, per mantenere livelli variabili in un serbatoio nel corso della giornata.
L'utente specifica i valori costanti di pressione di apertura e di chiusura oppure un profilo di pressione variabile nel tempo di tali valori.
Quando si utilizza un profilo variabile nel tempo, per default non viene applicata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Per informazioni sulle opzioni disponibili per l'estensione del profilo al di fuori delle date e degli orari specificati, consultare la sezione Opzioni di estensione del profilo.
Il tipo di regolazione può essere impostato su Continuo oppure On/Off.
- Quando è impostato su Continuo, l'apertura della valvola viene determinata tramite interpolazione lineare tra i valori di pressione di apertura e chiusura correnti.
- Quando è impostato su On/Off, l'apertura della valvola assume un valore pari a 0% oppure 100%.
Se il nodo di controllo è un serbatoio e l'altezza iniziale del serbatoio non rientra nell'intervallo delle impostazioni di pressione della valvola OCV, l'apertura iniziale della valvola viene corretta se non è coerente con i valori di pressione iniziali di apertura e chiusura.
Valvola a controllo di pressione (PCV)
La valvola funziona in base alla pressione/altezza rilevata in un nodo o in un serbatoio di controllo.
Questa valvola può essere utilizzata per simulare il controllo tramite valvola galleggiante quando le misurazioni hanno evidenziato che la valvola tende a bloccarsi. È possibile definire profili di apertura separati per le fasi di incremento e diminuzione del livello.

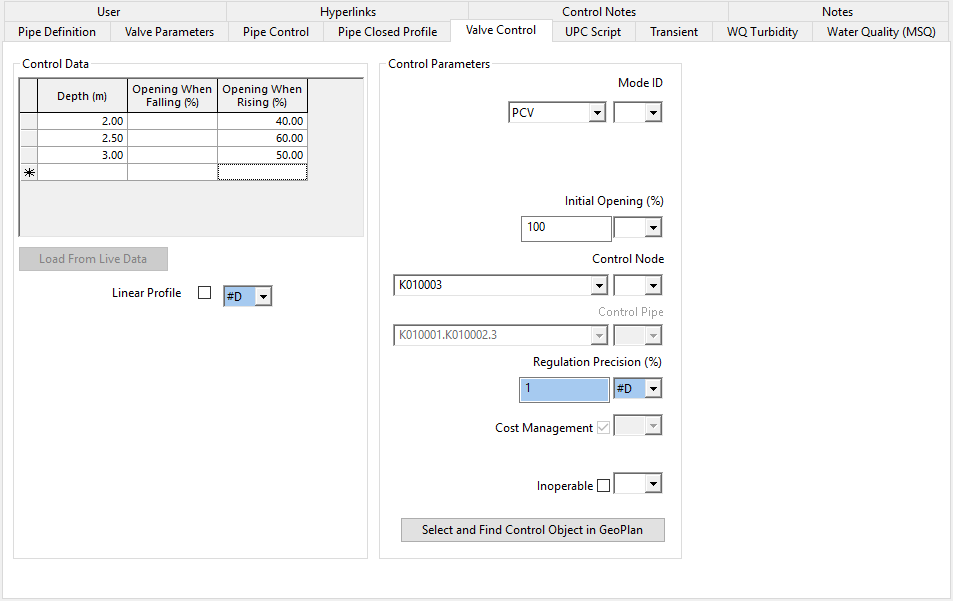

L'utente specifica la relazione tra la pressione/altezza di controllo e l'apertura della valvola.
In InfoWorks WS Pro è anche possibile simulare dispositivi avanzati, come la valvola a due vie, che utilizza due curve di controllo: una quando il livello dell'acqua o la pressione aumenta e un'altra quando il livello dell'acqua o la pressione diminuisce.
Nei casi più semplici, il funzionamento della valvola non dipende dalla variazione del livello o della pressione, sia essa in aumento o in diminuzione. Per modellare questi casi, è necessario inserire i dati solo nella colonna Apertura quando cresce, lasciando vuota la colonna Apertura quando decresce.
Per default, non viene utilizzata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. Selezionare la casella Profilo lineare per applicare un'interpolazione lineare tra i punti dati.
Valvola di pressione/portata

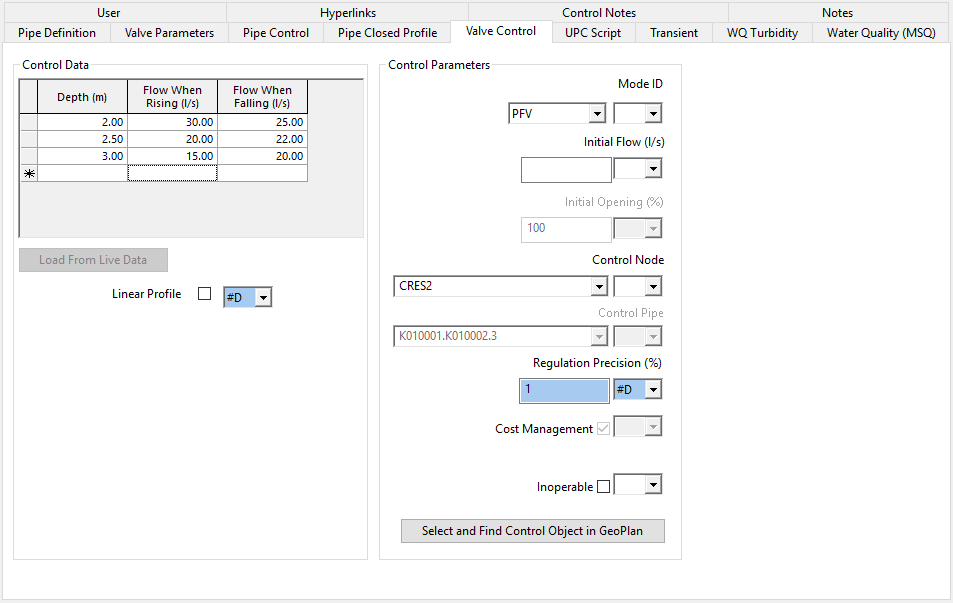

La valvola funziona in base alla pressione/altezza rilevata in un nodo o in un serbatoio di controllo.
Questa valvola può essere utilizzata per regolare la portata in un serbatoio, in funzione del livello dell'acqua e del fatto che esso stia aumentando o diminuendo.
L'utente specifica la relazione tra la pressione o la profondità di controllo e la portata attraverso la valvola.
È necessario specificare due curve di controllo: una quando il livello dell'acqua o la pressione aumenta e un'altra quando il livello dell'acqua o la pressione diminuisce.
Per default, non viene utilizzata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Valvola di riduzione della pressione (PRV)

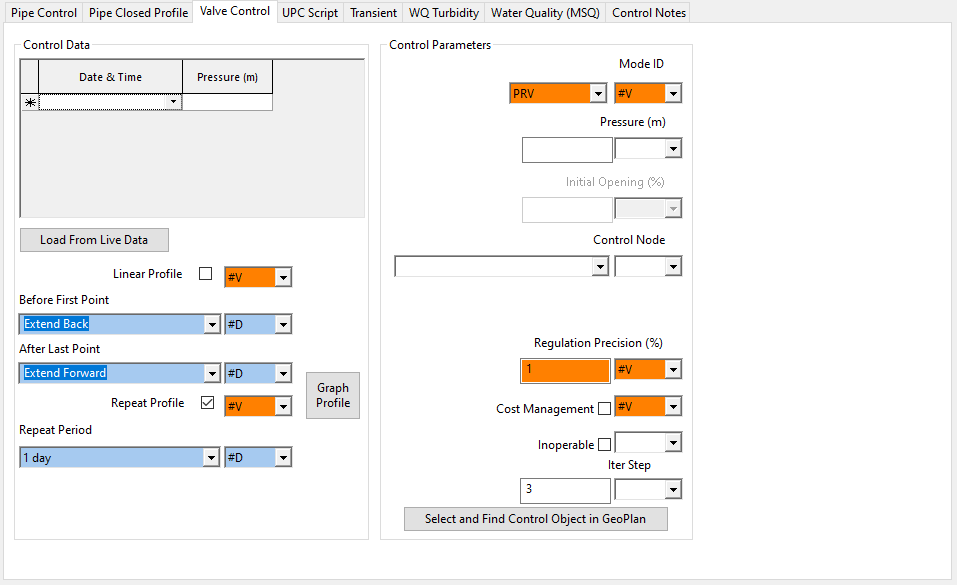

La valvola di riduzione della pressione (PRV) riduce la pressione in un nodo di controllo a valle fino ad un valore preimpostato. Questa pressione target può essere costante o variabile nel tempo. È inoltre possibile specificare un'impostazione di pressione a rapporto costante tra la pressione a monte e la pressione a valle.
All'aumentare della pressione a monte, la valvola si chiude progressivamente, generando una maggiore perdita di carico fino al raggiungimento della pressione target. Quando la pressione a monte diminuisce, la valvola si apre. Se la pressione a monte scende al di sotto della pressione target, la valvola si apre completamente.
Quando il passo di iterazione (passo iter) è abilitato (con un valore pari a 1, 2, 3 o a qualsiasi numero intero positivo), questo può contribuire a stabilizzare le reti con più valvole PRV, ritardando le modifiche delle impostazioni delle valvole di controllo tra un'iterazione e l'altra.
Le valvole di riduzione della pressione (PRV) vengono spesso utilizzate per ridurre le perdite in aree che sarebbero soggette a pressioni elevate se non controllate.
L'utente specifica una pressione a valle e/o un profilo di pressione variabile nel tempo da mantenere.
Se viene inserito un valore compreso tra 0 e 1 come pressione target costante, la valvola viene simulata come una valvola PRV a rapporto costante, in cui:
Pressione a valle nel nodo di controllo = Valore di pressione specificato * Pressione a monte
o
Valore pressione specificato = Pressione a valle / Pressione a monte
Quando si utilizza un profilo di pressione variabile nel tempo, per default non viene applicata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Per informazioni sulle opzioni disponibili per l'estensione del profilo al di fuori delle date e degli orari specificati, consultare la sezione Opzioni di estensione del profilo.
Valvola di sostenimento pressione

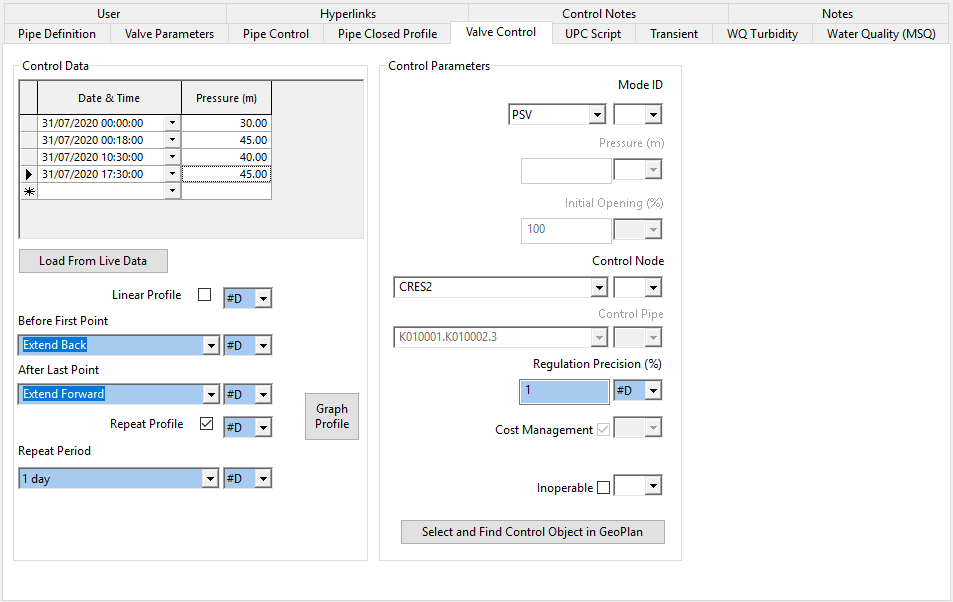

La valvola di sostenimento pressione (PSV) mantiene una pressione minima preimpostata in un nodo di controllo a monte. Questa pressione può essere costante o variabile nel tempo.
Quando la pressione a monte diminuisce, la valvola si chiude. Quando la pressione a monte aumenta, la valvola si apre.
Le valvole di sostenimento pressione possono essere utilizzate, ad esempio, in sistemi di distribuzione con zone di pressione a cascata, dove la domanda di una zona a valle potrebbe causare problemi di bassa pressione in una zona a monte se non controllata.
L'utente specifica una pressione minima a monte e/o un profilo di pressione variabile nel tempo da mantenere.
Quando si utilizza un profilo di pressione variabile nel tempo, per default non viene applicata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Per informazioni sulle opzioni disponibili per l'estensione del profilo al di fuori delle date e degli orari specificati, consultare la sezione Opzioni di estensione del profilo.
Valvola di riduzione/sostenimento della pressione

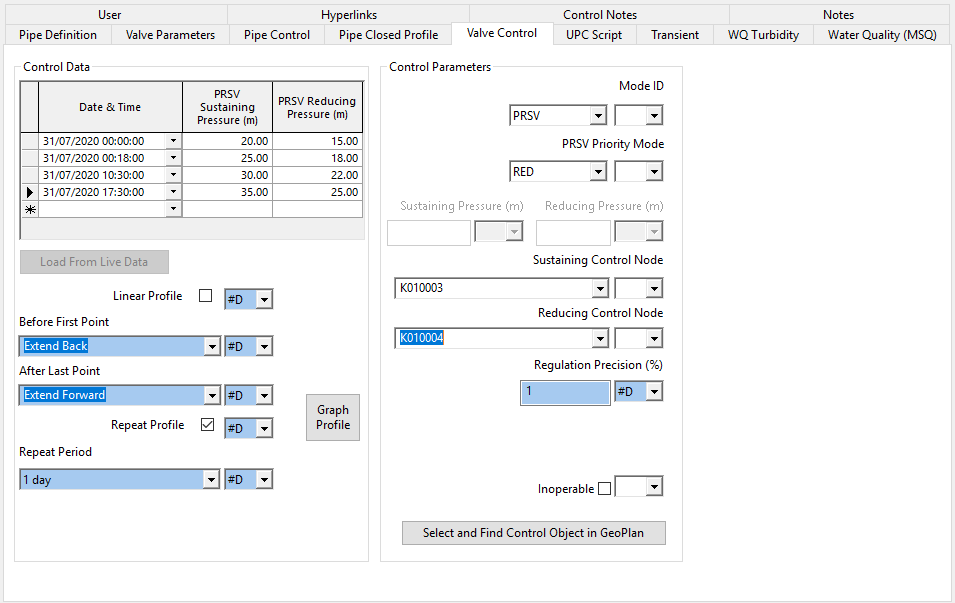

La valvola di riduzione/sostenimento della pressione (PRSV) combina le funzioni delle valvole PRV e PSV.
La valvola tenta di ridurre la pressione a valle in un nodo di controllo di riduzione e di mantenere la pressione a monte in un nodo di controllo di sostenimento, in base alle pressioni target specificate.
- In modalità SUS, la priorità è mantenere la pressione target a monte. Finché la pressione target a monte è raggiunta o superata, la valvola tenterà anche di mantenere la pressione a valle.
- In modalità RED, la priorità è mantenere la pressione target a valle. Finché la pressione a valle è uguale o inferiore alla pressione target a valle, la valvola tenterà anche di mantenere la pressione a monte.
L'utente specifica una pressione minima a monte e una pressione massima a valle, oppure un profilo di pressione variabile nel tempo da mantenere.
Quando si utilizza un profilo di pressione variabile nel tempo, per default non viene applicata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Per informazioni sulle opzioni disponibili per l'estensione del profilo al di fuori delle date e degli orari specificati, consultare la sezione Opzioni di estensione del profilo.
Valvola a controllo temporizzato
La valvola a controllo temporizzato funziona secondo una programmazione oraria specificata dall'utente.
Le valvole a controllo temporizzato possono essere utilizzate, ad esempio, per trasferire acqua in modo programmato da un'area all'altra.
Questa opzione è inoltre particolarmente utile per la calibrazione dei modelli.

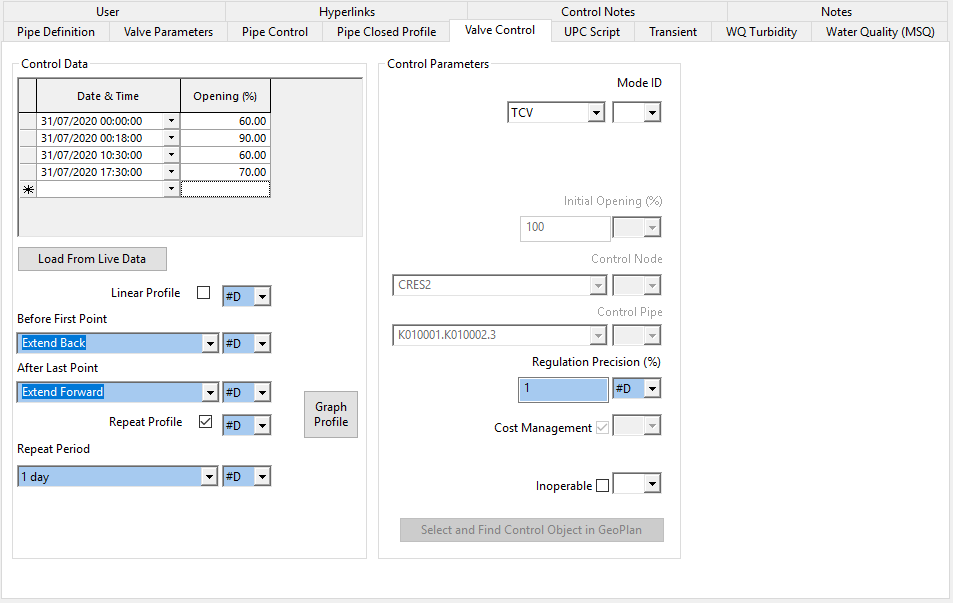

L'utente specifica un profilo temporale variabile per il funzionamento della valvola durante l'intera simulazione.
Per default, non viene utilizzata alcuna interpolazione tra i punti dati. Ogni valore inserito nella griglia viene mantenuto fino alla successiva data/ora oppure fino al termine della simulazione. È possibile selezionare la casella Profilo lineare per utilizzare l'interpolazione lineare tra i punti dati.
Per informazioni sulle opzioni disponibili per l'estensione del profilo al di fuori delle date e degli orari specificati, consultare la sezione Opzioni di estensione del profilo.
Valvola a farfalla (THV)

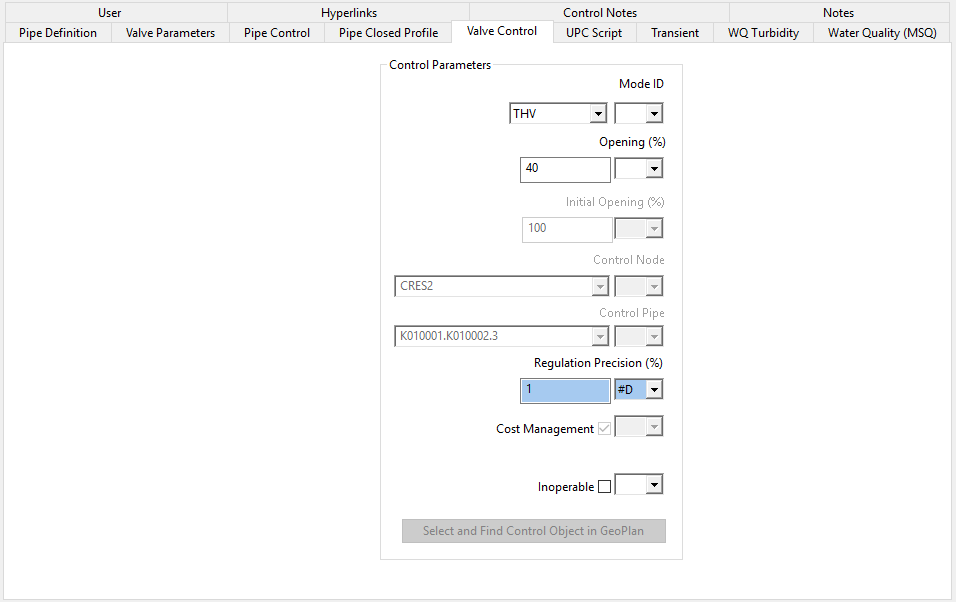

La valvola a farfalla agisce come un'ostruzione locale alla portata. L'apertura della valvola rimane costante durante la simulazione.
Le valvole a farfalla possono essere utilizzate, ad esempio, per limitare la portata attraverso le pompe.
Questa opzione può essere utilizzata anche nella calibrazione dei modelli, in cui si sospetta un'ostruzione locale in una condotta.
L'utente specifica la percentuale di apertura della valvola, che viene mantenuta per tutta la simulazione.
Opzioni di estensione del profilo
Per estendere il profilo al di fuori delle date e ore specificate per le valvole FRV, OCV, PRV, PSV, PRSV e TCV, sono disponibili le seguenti opzioni:
| Campo dati | Descrizione | ||||||
|---|---|---|---|---|---|---|---|
|
Prima del primo punto |
|
||||||
| Dopo ultimo punto |
|
||||||
|
Ripeti profilo (casella di controllo) |
Se selezionata, ripete un profilo (a partire dalle 00:00 per il periodo di ripetizione selezionato) per tutta la durata della simulazione. Importante: Quando si utilizza l'opzione Ripeti profilo, se il profilo definito si estende oltre il periodo di ripetizione selezionato, il profilo non verrà ripetuto.
|
||||||
|
Ripeti periodo |
Periodo del profilo che verrà ripetuto durante la simulazione, se è selezionata la casella Ripeti profilo. |
