データ変換の更新

オートデスクは、CATIA、NX、SolidWorks のデータ変換に影響する一部の低レベル ライブラリの更新に取り組んでいます。オートデスクの目標は、これらのトランスレータの品質とパフォーマンスを向上させると同時に、ネイティブ製品で設定された規則に近づけることです。

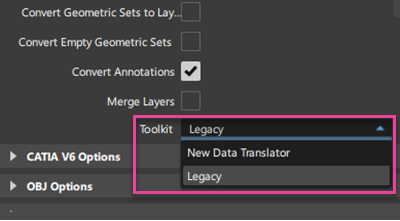

将来的には New Data Translator を既定にする予定であるため、この機会にこの方法に慣れておくことを強くお勧めします。これらの更新を試すには、トランスレータの読み込みまたは書き出し設定にアクセスし、File > Import > File > または File > Export > Active As を選択してから、Toolkit オプションを Legacy から New Data Translator に切り替えます。

New Data Translator を使用すると、シーンの構造、およびノードの構造と順序に関する改善がいくつか施されているのがわかります。また、CAD アプリケーションのソース ファイルと読み込まれたファイル内でオブジェクトの命名方式に一貫性が保たれるようになりました。

その他の改善点は、次のとおりです。

• 読み込まれた CATIA V5 ファイルのサーフェスおよびメッシュ データが改善されました。
• CATIA および NX の読み込みでは、カーブ カラーが Alias レイヤ カラーにプロモートされます。
• NX の読み込みでは、コンストラクション カーブとポイントの可視性が適切に反映されます。
• NX からメッシュを変換する場合のデータ損失が少なくなりました。
• SolidWorks ファイルを読み込むときの速度が向上しました。

New Data Translator の詳細については、「ファイルの読み込み」を参照してください。

新しい読み込み形式および書き出し形式

• Parasolid 37 (読み込みと書き出し)
• CATIA Ver 6 (3DXML) (読み込み)
• SolidWorks 2025 (New Data Translator を使用した読み込み)
• Inventor 2026 (読み込み)
• JT 10.10 (読み込み)

詳細については、「Alias でサポートされているファイル フォーマット」を参照してください。
