配列複写を作成するには

同じ線図(ハッチングやポリラインなど)、建築オブジェクト(ドアや壁など)、AEC ポリゴン、または輪郭ベースのオブジェクト(マス要素押し出しやスペースなど)の配列複写を作成するには、次の手順を実行します。また、線図やオブジェクトのこれらのタイプからなるブロック ベースのコンテンツ(詳細コンポーネントを含む)も配列できます。

  1. 配列する線図、オブジェクト、またはブロックを選択します。
  2. [ホーム]タブ[修正]パネル配列ドロップダウン[AEC 配列複写]をクリックします.
  3. エッジを選択し、カーソルをドラッグして長方形の配列用に配列方向を指定します。

    配列に追加するオブジェクトの数が、[配列数]としてツールチップに表示されます。

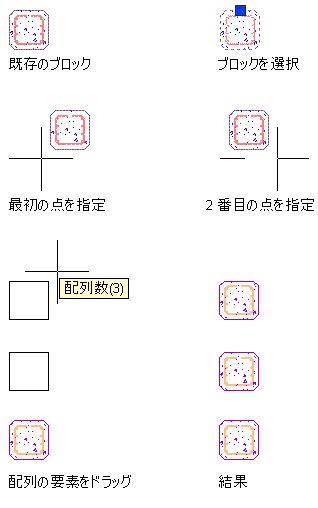

    ブロックを配列複写する

  4. 線図またはオブジェクトの各インスタンス間の距離オフセットの値を入力して、[Enter]を押します。

    または、極配列では、2 点を指定して配列の角度を確定し、線図またはオブジェクト間の距離オフセットに値を入力し、[Enter]を押します。

  5. 作図領域内でクリックして、配列の終点を指定します。
