線図や輪郭ベースのオブジェクトから差し引くには

選択した部分を、線図、AEC ポリゴン、マス要素押し出し、スペース、あるいはこれらのいずれかのオブジェクトを含むブロックから差し引くには、次の手順を実行します。この操作では、残りのコンポーネントを再描画する必要がありません。長方形の角を差として指定することもできます。差し引く部分には、線分、ポリライン(閉じたまたは開いた)、円弧、円、テキスト、またはハッチングを含むことができ、あるいはこれらで作図したものであってもかまいません。この減算操作によって閉じたポリラインの一部を削除した場合、ポリラインは閉じたものとして再作成されます。この減算操作によって閉じたポリラインが 2 つに分割された場合、分割後の 2 つの部分とも閉じたポリラインとして再作成されます。ただし、減算によってハッチングが 2 つに分割された場合、ハッチングは 1 つの線図による図形のままですが、分割部分はクリックすることで個別に選択できます。

注: この操作によって差し引かれた部分は、図面から実際に削除されます。ビューから線図を隠したいだけの場合は、減算の代わりに OBSCURE[隠す]コマンドを使用します。
  1. 差し引く線図を作図します(既存の線図を使用して差し引く場合はそれを利用できます)。
  2. 一部を差し引く線図またはオブジェクトを選択します。
  3. [ホーム]タブ[修正]パネル[差の合成]ドロップダウン[差]をクリックします.
  4. [Enter]を押して、オブジェクトから差し引く長方形の形を指定します。
  5. または、差し引く線図を選択し、[Enter]を押します。
  6. 選択した線図を残すには[Enter]を押し、削除するには y(はい)と入力します。

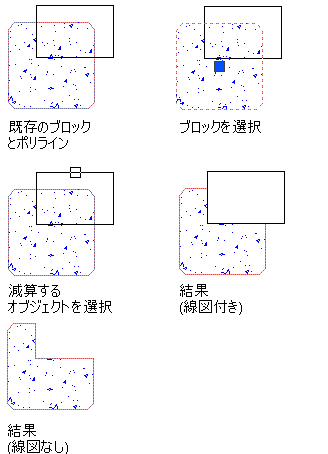

    既存のポリラインでブロックの一部を差し引く

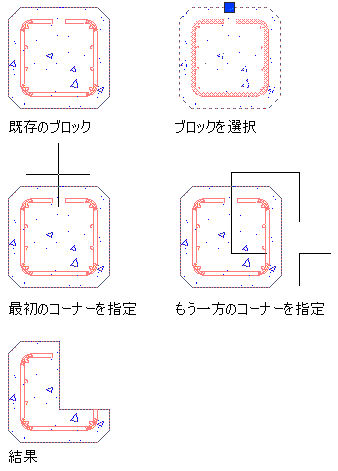

    矩形のコーナーを指定してブロックの一部を差し引く
