構造部材の始点と終点を変更するには

構造部材の始点または終点を変更するには、次の手順を実行します。プロパティ パレットで、構造部材の始点と終点を変更することもできます。

1. 構造部材を選択します。
2. [始点]グリップまたは[終点]グリップを選択して、目的の長さの値が表示されるまでグリップを移動して、1 回だけクリックします。

   [始点]グリップを正の方向に移動すると、部材は軸(パス)方向に沿って伸び、[始点]グリップを負の方向に移動すると、部材は軸に沿って縮みます。

   [終点]グリップを正の方向に移動すると、部材は軸(パス)に沿って縮み、[終点]グリップを負の方向に移動すると、部材は軸に沿って伸びます。

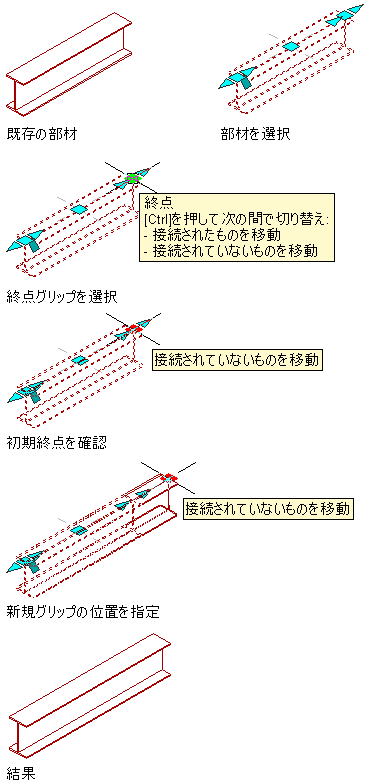

   グリップを使って梁構造部材の終点を変更するには

3. [始点]グリップまたは[終点]グリップを選択して、目的の長さの値が表示されるまでグリップを移動して、1 回だけクリックします。

   グリップの選択後、値を入力することで構造部材の長さを増減させることもできます。
