ラーメン構造の最初の梁を作成するには

ラーメン構造部材の 2 番目のセグメントに異なる始点形状と終点形状を割り当てることによって、ラーメン構造の最初の梁を作成するには、次の手順を実行します。

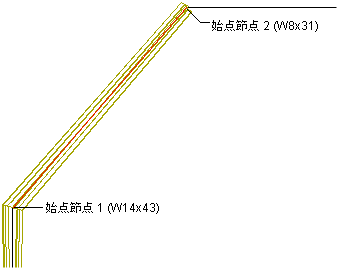

ラーメン構造の最初の梁を作成

1. 2 番目のコンポーネントを構造部材に追加するには、[追加]をクリックします。
2. [コンポーネント]で[名前なし]を選択し、Rafter 1 と入力します。
3. [始点形状]領域の[名前]リストから、[W14X43]を選択します。
4. [基準]で[始点]を選択します。
5. [節点]に 1 と入力します。
6. [デザイン規則]タブの最後の方までスクロールして、Rafter 1 の[終点形状]パラメータを表示します。
7. [終点形状]領域の[名前]リストから、[W8X31]を選択します。
8. [基準]で[始点]を選択します。
9. [節点]に 2 と入力します。
