ラーメン構造の最初の柱を作成するには

ラーメン構造部材の最初のセグメントに異なる始点形状と終点形状を割り当てることによって、ラーメン構造の最初の柱を作成するには、次の手順を実行します。

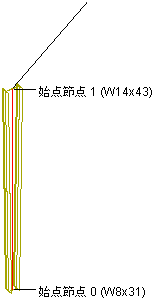

ラーメン構造の最初の柱を作成

1. ラーメン構造を選択します。
2. 柱を選択し、[構造部材]タブ [一般]パネル [スタイル編集]ドロップダウン [スタイル編集]をクリックします。
3. [デザイン規則]をクリックします。
4. [詳細を表示]をクリックします。
5. [コンポーネント]で[名前なし]を選択し、Leg 1 と入力します。
6. [始点形状]領域の[名前]リストから、[W8X31]を選択します。
7. [基準]で[始点]を選択します。
8. [節点]に 0 と入力します。

   「節点 0」は、構造部材パスの始点を基準にしています。

9. [回転]に 90 と入力します。
10. [デザイン規則]タブの最後の方までスクロールして、Leg 1 の[終点形状]パラメータを表示します。
11. [終点形状]領域の[名前]リストから、[W14X43]を選択します。
12. [基準]で[始点]を選択します。
13. [節点]に 1 と入力します。

    「節点 1」は、部材パスの最初のセグメントの終点であり、部材パスの 2 番目のセグメントの始点でもある頂点のことです。
