ラーメン構造のパスを作成し、それを構造部材に変換するには

ラーメン構造の形状を表すポリライン パスを作成し、それを手順 2 で作成した Rigid Frame ツールを使用して変換するには、次の手順を実行します。

1. プラン ビューで、ラーメン構造のポリライン パスを作成します。

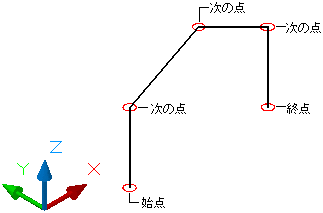

   ラーメン構造のパスを描画

2. [Structural]パレットで、[Rigid Frame]ツールを選択します。
3. 右クリックして、[[ツール プロパティの適用先] [線図]を選択します。
4. 手順 1 で作成したポリラインを選択します。
5. y と入力して図面に元のポリラインを残し、[Enter]を押します。
