構造部材の始点オフセット、終点オフセットを変更するには

構造部材を、パスの始点または終点からオフセットするには、次の手順を実行します。既存のオフセットを除去、変更することも、構造部材の始点または終点に新しいオフセットを追加することもできます。また、構造部材の始点オフセットと終点オフセットは、プロパティ パレットで変更することも可能です。

1. 構造部材を選択します。
2. [始点オフセット]グリップを選択して、目的の始点オフセットの値が表示されるまでグリップを移動して、1 回だけクリックします。

   軸(パス)方向の部材の長さは、始点オフセットに正の値を指定すると短くなり、負の値を指定すると長くなります。

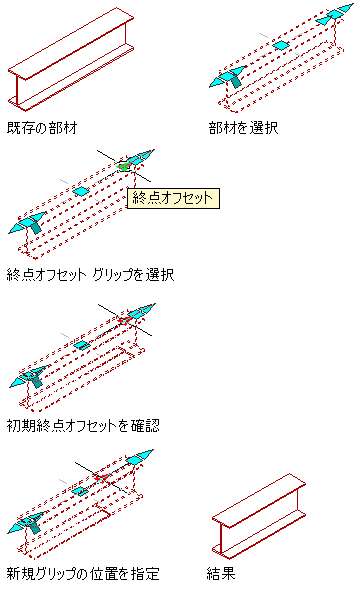

   グリップを使って梁構造部材の終点オフセットを変更するには

3. [終点オフセット]グリップを選択して、目的の終点オフセットの値が表示されるまでグリップを移動して、1 回だけクリックします。

   軸方向の部材の長さは、終点オフセットに正の値を指定すると長くなり、負の値を指定すると短くなります。

   グリップの選択後、値を入力することで構造部材の始点オフセット、終点オフセットを増減させることもできます。
