構造部材をトリム面でマイター接続するには

それぞれの終点で接続された 2 つの構造部材間にマイター継手を形成するトリム面を生成するには、次の手順を実行します。

注: [自動的にトリム](プロパティ パレットにある)の値が接続した 2 つの構造部材の各々で[はい]の場合、どのような種類のグリップ編集を片側の部材で使用しても、双方の間ではマイター継手になります。

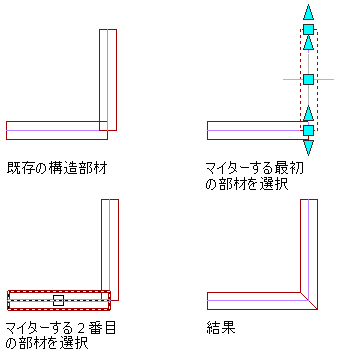

2 つの構造部材を同一端点でマイターする

1. マイターする構造部材の一方を選択します。
2. [構造部材]タブ[修正]パネル[マイター接続]をクリックします.
3. もう一方の構造部材を選択します。
