構造部材のカスタム形状を作成するには

描画した線図や、作図領域に挿入した線図に基づいて構造部材のカスタム形状を作成するには、次の手順を実行します。

1. 作図領域で、形状の[簡略プラン]、[プラン]、[詳細プラン]の各表示レベルを定義する 3 つのジオメトリを作成します。新しいジオメトリ全体を描くか、既存の形状定義からジオメトリを挿入することができます。

   [詳細プラン]には、線分、円弧、円、ポリゴンを使用できます。[プラン]および[詳細プラン]には、閉じたポリゴン、スプライン、楕円、円を使用します。これらの図形は交差してまいけません。

2. 構造部材を選択します。
3. [構造部材]タブ[部材形状]パネル[形状スタイルを編集]をクリックします.

   [建築オブジェクト]フォルダが開かれ、[構造部材形状の定義]が選択された状態で、スタイル マネージャが表示されます。

4. [構造部材形状の定義]を右クリックし、[新規作成]をクリックします。

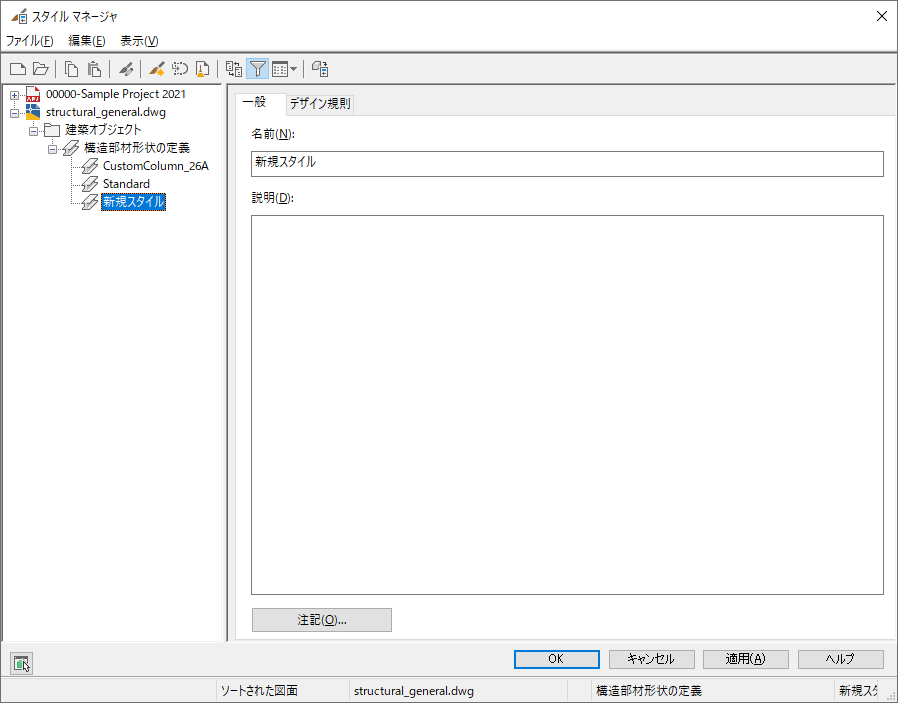

5. スタイル マネージャの右ペインで、[一般]タブをクリックします。


6. 新しい形状に名前と説明を入力し、[デザイン規則]タブをクリックします。
7. 形状指示]に[簡略]を選択し、 をクリックします .
8. 作図領域で、線分、円弧、円、またはポリゴンを選択して、新しい形状に[簡略プラン]表示レベルを定義し、[Enter]を押します。
9. 挿入点を選択します。

   簡略形状が、[デザイン規則]タブのビューアに表示されます。

10. 形状指示]に[標準]を選択し、 をクリックします .
11. 作図領域で、閉じたポリゴン、スプライン、楕円、または円を選択して、選択した形状指示の[プラン]表示レベルを定義します。
12. 挿入点を選択し、c (図心)または p (前の点)を入力して、選択した形状をビューアに配置します。
13. 形状指示]に[詳細]を選択し、 をクリックします .
14. 作図領域で、閉じたポリゴン、スプライン、楕円、または円を選択して、選択した形状指示の[詳細プラン]表示レベルを定義します。
15. 挿入点を選択し、c (図心)または p (前の点)を入力して、選択した形状をビューアに配置します。
16. 新しい構造部材スタイルをその形状から作成する場合には、 をクリックして、新しいスタイルの名前を入力し、[OK]をクリックします。
17. [OK]をクリックして、新しい形状を[構造部材形状の定義]リストに追加し、スタイル マネージャを閉じます。

    新しい形状が既存の構造部材スタイルに追加できるようになります。
